氣動偏心半球閥型號編制說明：

PQ	6	S	4	7	F	-16	C
閥門類型	動作方式	操控	連接方式	閥門結構	密封材料	公稱壓力	閥體材質
PQ：偏心球閥	6：氣動	S：手輪	4：法蘭	7：固定式	F：PTFE	16：1.6MPa	C：碳鋼
		無：省略	7：對夾	0：半球	H：硬密封	25：2.5MPa	P：不銹鋼304
					Y：硬質合金		R：不銹鋼316

氣動偏心半球閥簡介：

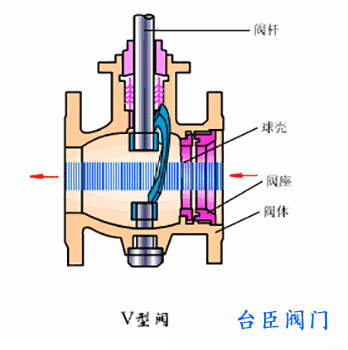

臺臣閥門PQ640H氣動偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

氣動偏心半球閥概述：
PQ647Y氣動偏心半球閥屬于角行程氣動調節閥，俗稱"氣動凸輪撓曲調節閥"。是由引進德國活塞式氣動執行器及和偏心半球閥組成，氣動偏心球閥可 配以閥門器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。也可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現 開關操作，并送出二對無源觸點信號指示閥門的開關。氣動偏心半球閥是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸 同心，可減少磨損，延長使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流動，氣動偏心調節閥具有良好的穩定性。其次，還有流量大，可調范圍廣等特點。氣動偏心半球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
 PQ64OH氣動偏心半球閥是一種直角旋轉的控制閥,由活塞式雙作用或單作用(彈簧復位式)氣動執行器和偏心半球閥組成,它與電氣閥門定位器或電磁閥配套使用,可實現 對工藝管路中流體介質的調節或切斷控制.半球切口的球體與閥座之間具有剪切作用,特別適用于含有纖維,微小固體顆粒,紙漿,煤灰等介質的工況。
氣動偏心半球閥特點：
1、其結構采用偏心契緊原理通過傳動機構達到閘緊，調節，關閉的目的，密封副食金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。他對兩相混流易結垢固體析出的混流輸出特別有效。
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座業作相應堆焊特殊的處理，密封面組合成防腐，耐磨，高強度等各種類型，滿足不同場合的需求。
3、密封嚴密、輸出有害氣體可達零泄露。
4、密封副的閥芯留有補償量，當閥座磨損后，關閉時再轉動少許，仍能可靠密封，延長使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后整臺報廢的弊端。
5、水損為零。采用偏心結構，閥門開啟后，流道完全暢通，水頭損失為零。可節約大量能源。
6、可靠的密封方式。軟密封結構具有自密封性能，硬密封結構具有彈性補償性能。
7、耐磨損，使用壽命長。球閥在開啟后，球冠偏置于閥體內，不被介質直接沖刷。
8、自動清污功能。硬密封偏心半球閥的球冠邊沿采用刀刃狀，不但可以刮去閥座上的污垢，還可以切斷雜物。
9、啟閉迅速。偏心曲軸旋轉90度即可實現啟閉，啟閉時間短
10、適合高流速。直通流道，堅固的偏心曲軸使之適用高流速且無振動。
11、適用介質：清水.原水（含泥沙）.污水.海水、蒸汽、煤氣、天然氣、油品等。
12、適用溫度：軟密封偏心半球閥為-40℃-135℃；硬密封半球閥為常溫至600℃左右
氣動偏心半球閥 技術參數：

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流 量系數 KV	全腔型	14	25	30	55	100	135	230	320	500	850	1300	1750
	60%腔型	-	-	-	-	-	-	-	-	300	510	780	1050
	40%腔型	6	10	12	20	40	54	92	128	200	340	520	700
允許壓差(MPa)		≤公稱壓力
閥體形式		整體鑄造球形體
閥芯形式		偏心旋轉閥芯(帶導流翼)
流量特性		近似等百分比
動作范圍		全開60°
泄露量Q		軟密封VI級、硬密封IV級，符合ANSI B16.104標準
基本誤差		±1%
回差		±1%
死區		≤1%
可調范圍		全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1)
配置執行機構		GT、AT、AR、AW系列單雙作用氣動執行器
控制方式		開關兩位控制、4～20mA模擬量信號控制

氣動偏心半球閥執行器參數：

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。
氣動偏心半球閥零件材料：

零件名稱	材料
閥體、閥蓋	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯
填料	V型PTFE、柔性石墨

設計與制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動偏心半球閥的技術參數，方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！

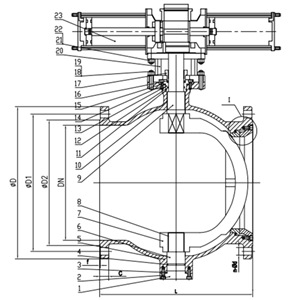

氣動偏心半球閥結構圖：

氣動偏心半球閥連接尺寸：

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	法蘭式	102	102	114	124	143	165	194	213	229	243	297	338
	對夾式	62	62	62	75	80	100	115	130	160	200	240	334
H		60	60	65	95	105	120	140	155	165	205	240	270
H1		根據所配執行機構而定
D		115	140	150	165	185	200	220	250	285	340	405	460
D1		85	100	110	125	145	160	180	210	240	295	355	410
D2		65	76	84	99	118	132	156	184	211	266	319	370
b		16	18	18	20	20	20	22	22	24	24	26	28
A、A1		根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
