氣動不銹鋼球閥型號編制說明：
| Q | 6 | S | 4 | 1 | F | -16 | P |
| 閥門類型 | 動作方式 | 操控 | 連接方式 | 閥門結構 | 密封材料 | 公稱壓力 | 閥體材質 |
| Q：球閥 | 6：氣動 | S：手輪 | 4：法蘭 | 1：浮動球 | F：聚四氟乙烯 | 16：1.6MPa | C：碳鋼 |
| | | 無：省略 | | | PPL：對位聚苯 | 25：2.5MPa | P：不銹鋼304 |
| | | | | | H：硬密封 | 40：4.0MPa | R：不銹鋼316 |
氣動不銹鋼球閥概述:

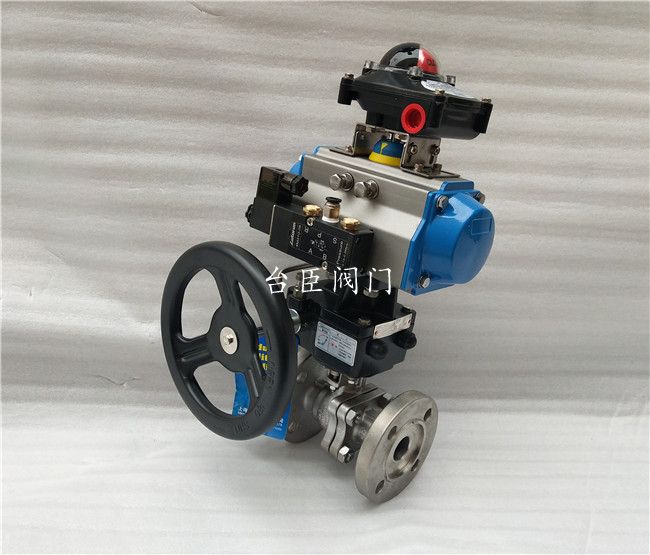

Q641F氣動不銹鋼球閥是由雙作用或單作用氣動活塞式執行器和浮動球閥組成。執行器上亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。臺臣閥門氣動不銹鋼球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，以實現全開、全閉的動作。氣動執行器相配，造型美觀、拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大。手輪機構底面和閥門連接，支架面與氣缸連接，閥軸與蝸輪內孔配合穿過，閥軸端四方與氣缸方孔配合。（工作過程：氣動時，氣缸帶動閥軸、蝸輪同轉。手動時，蝸桿與蝸輪齒合，帶動閥軸轉動，氣缸活塞隨時。）轉動手柄在合上蝸桿時，會出現頂齒現象，需轉動手輪一個角度即可合上。操作手柄轉動到位時，限位橡膠螺母需旋緊。旋出限位橡膠螺母，手柄位于合位置，手動操作，此時不能氣動。轉動手柄至離，蝸輪、蝸桿脫開，實現氣動。旋出限位橡膠螺母，手柄位于離位置，氣動切換手動。旋出限位橡膠螺母，手柄到合位置，可能會出現頂齒現象，需來回轉動手柄，以確保蝸輪、蝸桿正確齒合。
Q641F氣動球閥密封性能可分軟密封閥座及金屬密封閥座。軟密封閥座適用于溫度≤280°的場合，金屬硬密封閥座適用于溫度≤500°的場合。臺臣氣動不銹鋼球閥具有結構緊湊、體積小、行可靠、密封性好、維修容易等特點。氣動浮動式球閥采用唇型彈性密封圈結構設計，保證密封的可靠性對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料.。臺臣氣動不銹鋼球閥廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理 及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。
氣動不銹鋼球閥技術參數：
執行器型號：GT、SR、ST、AT、AW系列氣動執行器；
供氣壓力：0.4～0.7MPa；
環境溫度：-30～+70℃；
單作用執行機構：氣關式(B)–失氣時閥位開(FO)；氣開式(K)–失氣時閥位關(FC)；
雙作用執行機構：氣關式(B)–失氣時閥位保持(FL)；氣開式(K)– 失氣時閥位保持(FL)；
可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等；
設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357；
法蘭尺寸：JB/T74～90、GB9112～9131、HGJ44～76、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543；
結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202；
檢驗主試驗：JB/T 9092、API 598；
氣動不銹鋼球閥特點：
1、我公司引進歐洲技術開發生產的法蘭氣動球閥，是所有閥類中流阻最小的一種，開關迅速方便，只要球體轉動90°就完成了全開或全關動作，實現快速啟閉。
2、雙向密封，密封性能好。閥座采用聚四氟乙烯或不銹鋼合金材料。由于浮動球閥的球體是浮動的，在介質壓力作用下，球體能向出口端方向產生一定的位移并緊壓在出口端的密封面上，而且密封力隨著介質壓力的增加而增大。閥桿采用防吹出和防靜電結構設計。
3、上法蘭采用ISO5211執行機構安裝平臺。方便安裝電動、氣動執行器，節省安裝空間。
4、安裝雙作用氣動執行器和二位五通電磁換向閥，可以控制閥門的開和關；安裝單作用氣動執行器和二位三通電磁換向閥，不但可以控制閥門的開和關，而且能在氣源發生故障時，閥門會自動停在預設的開或關的安全位置。
氣動不銹鋼球閥主要技術參數：
| 公稱通徑 | DN(mm) | 15～250 |
| 公稱壓力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
| 試驗壓力(MPa) | 強度試驗 | 2.4 | 3.75 | 6.0 | 8.6 |
| 密封試驗（水） | 1.76 | 2.75 | 4.4 | 7.04 |
| 密封試驗（氣） | 0.6 |
| 泄 漏 量 | A級（軟密封）、V級（硬密封） |
| 設計標準 | GB／T12237-1989 |
| 法蘭連接尺寸 | GB／T9113.1-2000、JB/T79-94、HG20592-1997 |
| 結構長度 | GB／T12221-2005，ISO 5752/EN558-1 |
| 壓力溫度額定值 | GB/T12224-2007、ASME B16.34-2003、ISO 7005-1 |
| 壓力試驗 | GB／T 13927、JB/T9092-1999 |
| 適用介質 | 水，污水，蒸汽，空氣，各種油類，酸類，堿類，鹽類等。 |
| 適用溫度 | 聚四氟乙烯≤150℃，對位聚苯≤300℃，合金硬密封≤550℃ |
| 驅動方式 | 氣 動 |
| 氣動執行器 | A雙作用、A單作用（彈簧復位）、AW型 |
| 控制形式 | 開 關 型 |
| 可選控制附件 | 電磁換向閥 | AC220V/DC24V |
| 單作用 | 二位三通 |
| 雙作用 | 二位五通 | 單電控 |
| 雙電控 |
| 限位開關 | 機械式 |
| 感應式 |
| 手操機構 |
| 氣源處理三聯件 |
