氣動襯氟球閥型號編輯說明：

Q	6	S	4	1	F46	-16	C
閥門類型	動作方式	操控	連接方式	閥門結構	密封材料	公稱壓力	閥體材質
Q：球閥	6：氣動	S：手輪	4：法蘭	1：浮動球	F46：F46	16：1.6MPa	C：碳鋼
		無：省略				25：2.5MPa	P：不銹鋼304
							R：不銹鋼316

氣動襯氟球閥簡介：
臺臣閥門Q641F46氣動襯氟球閥體內壁和金屬閥內組件襯有耐腐蝕、抗老化的聚全氟乙丙烯（F46），因而具有耐腐蝕性能良好、抗老化性能高、壽命長、流阻小、流通能力大等優點，特別適用各行業對酸、堿等強腐蝕性介質場合。
氣動襯氟球閥概述：
Q641F46氣動襯氟球閥采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。氣動襯氟球閥可作開關或調節之用，耐腐蝕氣動球閥適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑氣動襯氟球閥提供最大的流量，并可用于掃線清洗或隔離輸送的管道。氣動襯氟球閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
Q641F46氣動襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。廣泛應用于食品、環保、輕工、石油、造紙、化工、輕紡、電力等行業的自動調節與遠程控制系統中。氣動襯氟球閥是一種（球體）繞垂直于通道軸旋轉90o的閥門，其由回轉型角行程電子式氣動執行器和O型閥結構組成。氣動襯氟球閥屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出。Q641F46氣動襯氟球閥可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
氣動襯氟球閥優點：
1、采用F46襯里的球閥，具有極高的化學穩定性，廣泛適用于各種強腐蝕性介質。
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的清洗吹掃和管路維護。
3、啟閉件球件與閥桿為一體式，杜絕了由于壓力變化引起閥桿沖出承壓件的可能性，完全保證使用安全可靠。
4、流通面積大，閥體內腔空間最小，減少了介質滯留；另外，特殊的模壓工藝，使密封面致密度良好，加上錐平面密封圈組合，可靠保證密封性能。
5、閥門工作時，只有全氟閥座與襯氟閥體與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕.。
6、安裝雙作用氣動執行器和二位五通電磁換向閥，可以控制閥門的開和關；安裝單作用氣動執行器和二位三通電磁換向閥，不但可以控制閥門的開和關，而且能在氣源發生故障時，閥門會自動停在預設的開或關的安全位置。
氣動襯氟球閥零件材質：

零件名稱	材 料
氣動執行器	ZTA型：鋁合金 / AW型：鑄鐵
閥 體	WCB+內襯F46（聚全氟乙丙稀）
球 體	304+ F46（聚全氟乙丙稀）
密 封 圈	F46（聚全氟乙丙稀）
閥 桿	2Cr13、CF8、CF8M
填 料	PTFE、石墨

氣動襯氟球閥技術參數：

公稱通徑	DN(mm)	15～250
公稱壓力	PN(MPa)	1.6		2.5
試驗壓力(MPa)	強度試驗	2.4		3.75
	密封試驗（水）	1.76		2.75
	密封試驗（氣）	0.6
泄 漏 量	A級（軟密封）
連接方式	法 蘭
設計標準	GB／T12237-1989
法蘭連接尺寸	GB／T9113.1-2000、JB/T79-94、HG20592-1997
結構長度	GB／T12221-2005，ISO 5752/EN558-1
壓力溫度額定值	GB/T12224-2007、ASME B16.34-2003、ISO 7005-1
壓力試驗	GB／T13927、JB/T9092-1999
適用介質	適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
適用溫度	≤150℃
驅動方式	氣 動
氣動執行器	ZTA雙作用、ZTA單作用（彈簧復位）、AW型
控制形式	開 關 型
可選控制附件	電磁換向閥	AC220V、DC24V
		單作用	二位三通
		雙作用	二位五通	單電控
				雙電控
	限位開關	機械式
		感應式
	手操機構
	氣源處理三聯件

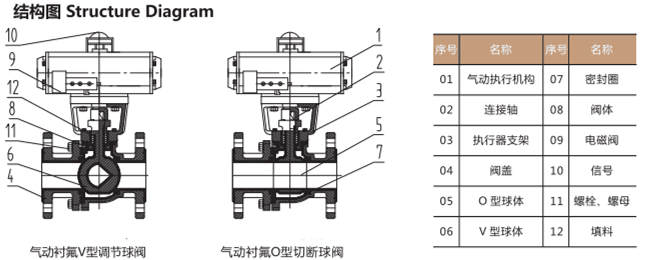

氣動襯氟球閥結構圖：

氣動襯氟球閥外形尺寸：單位：mm

DN	L	H	L1	L2	1.6MPa			2.5MPa			氣動執行器  (雙作用)
					D	D1	N-D	D	D1	N-D
15	130	198	160	72	95	65	4-14	95	65	4-14	A52
20	140	221	190	83	105	75	4-14	105	75	4-14	A63
25	150	236	206	95	115	85	4-14	115	85	4-14	A75
32	165	273	216	103	135	100	4-18	135	100	4-18	A83
40	180	295	260	109	145	110	4-18	145	110	4-18	A92
50	200	317	286	120	165	125	4-18	165	125	4-18	A105
65	220	363	340	142	185	145	4-18	185	145	8-18	A125
80	250	407	412	152	200	160	8-18	200	160	8-18	A140
100	280	453	480	174	220	180	8-18	235	190	8-23	A160
125	320	532	538	206	250	210	8-18	270	220	8-25	A190
150	360	579	568	226	285	240	8-23	300	250	8-25	A210
200	400	711	660	260	340	295	12-23	360	310	12-25	A240
250	450	770	740	294	405	355	12-25	425	370	12-30	A270
