氣動硬密封球閥型號編制說明：

Q	6	S	4	1	Y	-16	P
閥門類型	動作方式	操控	連接方式	閥門結構	密封材料	公稱壓力	閥體材質
Q：球閥	6：氣動	S：手輪	4：法蘭	1：浮動球	Y：硬質合金	16：1.6MPa	C：碳鋼
		無：省略			PPL：對位聚苯	25：2.5MPa	P：不銹鋼304
					H：硬密封	40：4.0MPa	R：不銹鋼316

氣動硬密封球閥概述：

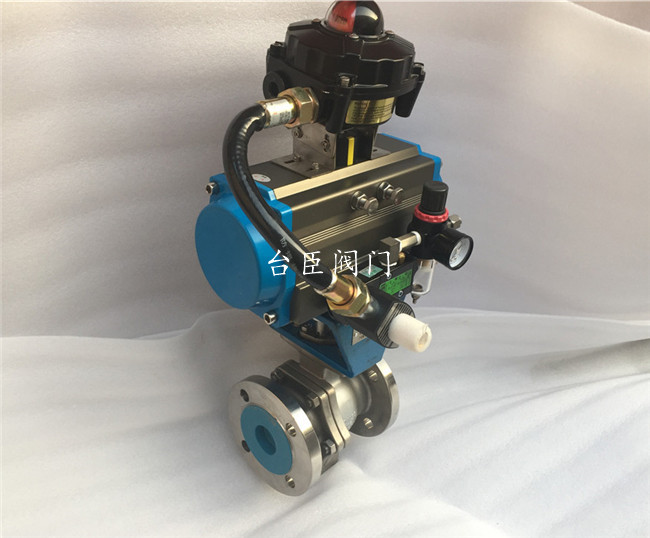

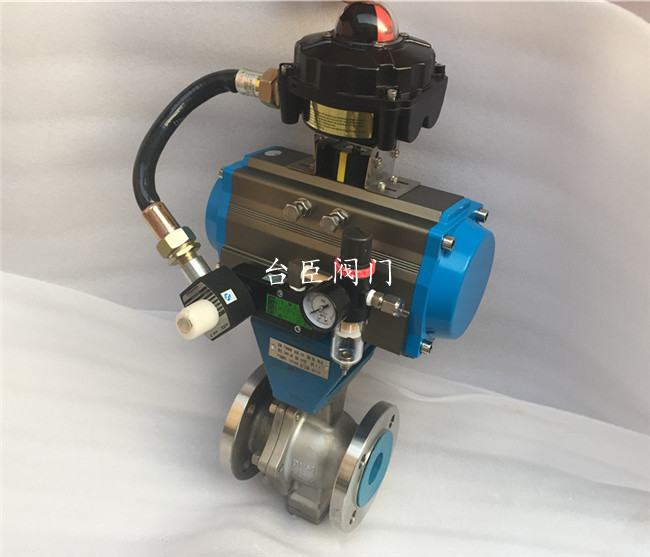

Q641H氣動硬密封球閥適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式。氣動金屬密封球閥主要適用于溫度高溫250度以上的工況場合。氣動金屬密封球閥主要分為兩種密封結構：即單向密封和雙向密封；單向密封：只能在規定的方向即球閥標示的密封方向密封；雙向密封：在兩個方向上都能密封；氣動硬密封球閥的結構形式分為浮動球式和固定球式；連接形式為法蘭連接、焊接連接及螺紋連接。與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動硬密封球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。氣動硬密封球閥廣泛用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；化工產品、醫藥和食品生產中；水電、火電和核電的電力生產系統中；城市和工業企業的給排水、供熱和供氣系統中。
氣動硬密封球閥工作原理：
氣動硬密封球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。氣動固定球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 　
氣動硬密封球閥特點：
1、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構，密封預緊力設計合理、閉啟靈活，有效保證密封的可靠性。
2、采用特殊結構裝置的閥桿，不僅確保填寫料處還會滲漏，且防止了閥桿脫出。
3、根據用戶的需要，可設計成適應粉塵（包括含固體顆粒），漿料等介質的結構，使球閥耐磨及耐高溫性能更好。
4、本身具有防火防靜電功能。
5、氣動金屬密封球閥應按規定流向使用。
氣動硬密封球閥主要技術參數及性能：

公稱通徑（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力（MPa）	PN1.6、2.5、4.0、6.4、10.0MPa
泄漏量	硬密封：≤額定流量的10-5
閥體形式	兩段式閥體（浮動球體）											兩段式閥體（固定球體）
閥芯形式	“O”型球形閥芯
密封填料	聚四氟乙烯（PTFE）、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	近似快開特性
可調范圍	DN15-65							DN80-300
	250:1							350:1
適用溫度	密封面
	硬密封≤450℃
配置執行機構	GT、SR、ST、AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

氣動硬密封球閥執行器技術參數：

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC） 雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL）
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動硬密封球閥主要零件材料：

零件名稱	材料
閥體	WCB	304（CF8）	316（CF8M）	316L（CF3M）
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	不銹鋼+淡化處理
填料	V型PTFE四氟填料、柔性石墨
