氣動調節蝶閥型號編制說明：

氣動通風蝶閥原理：

       臺臣閥門D641W氣動通風蝶閥廣泛應用于通風除塵系統，對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用。氣動通風蝶閥采用優質耐磨材料焊接而成，具有耐磨性好、工作穩定可靠、操作方便、動作 靈敏、泄漏率小、使用壽命長、安裝維修方便，D641W氣動通風蝶閥特別適用于低壓差、大口徑、大流量場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。上海臺臣氣動通風調節蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。或者配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動通風調節蝶閥主要適用于工業、冶金、環保等管道作通風調節介質流量之用。

氣動調節通風蝶閥特點：

       D641W氣動調節通風蝶閥可作為通風除塵管路雙向啟閉及調節，閥體為鋼板焊接而成，結構短，重量輕，結構簡單，操作力矩小，使用維修方便。該閥為非密封性閥門，閥板與閥體之間有膨脹間隙，能有效防止因熱脹冷縮造成的卡死現象。采用適當?shù)牟牧峡梢詽M足不同介質的溫度以及腐蝕性。

安裝雙作用氣動執行器和二位五通電磁換向閥，可以控制閥門的開和關；安裝單作用氣動執行器和二位三通電磁換向閥，不但可以控制閥門的開和關，而且能在氣源發生故障時，閥門會自動停在預設的開或關的安全位置。

通風氣動蝶閥還可實現現場操作和遠距離輸入4—20mADC電流信號進行閥門開度控制。

適用于冶金、礦山、水泥、化工、電力等行業的通風除塵及環境保護系統之中。

氣動調節蝶閥主要零件材質：

氣動調節通風蝶閥密封材料選用和適用溫度

氣動調節通風蝶閥主要技術參數：

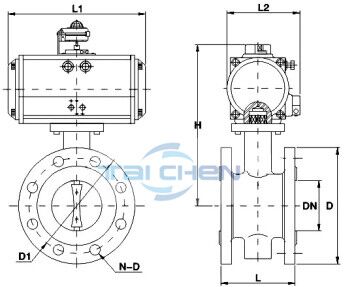

氣動通風蝶閥結構圖：

氣動調節通風蝶閥外形連接尺寸                       單位：mm

相關產品：《氣動法蘭蝶閥》
