氣動高性能三偏心蝶閥簡介：

       ZSHW/WB300氣動三偏心高性能蝶閥采用獨特的三偏心結構，閥板和密封環之劍實現零摩擦，中間動作過程線面接觸，是一個典型的雙閥座結構。高性能蝶閥閥板與密封圈采用獨特的偏心結構，具有結構緊湊、切斷性能好、使用壽命長等特點，兼備調節和切斷兩種功能。廣泛應用于冶金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸汽等介質進行切斷或壓力、流量控制。本系列產品公稱壓力等級0.6、1.0、1.6、2.5、4.0MPa；閥門口徑DN50-1200mm；適應流體溫度范圍-60～450℃；金屬密封型密封等級為Ⅳ或Ⅴ級，軟密封型為Ⅳ級(氣泡級)或零泄漏；流量特性為近似等百分比。

氣動高性能蝶閥概述：

       ZSHW/WB300氣動三偏心高性能蝶閥與常規D671H(F、X)D971H(F、X)區別在于：常規蝶閥開啟力矩大，整過開啟與關閉過程中閥板與密封圈(如橡膠)存在“撕扯”現象，導致常規蝶閥操作力矩偏大，使用壽命偏短，密封可靠性不高。而710E高性能蝶閥是適用于自動化行業高速發展的需要而開發出來的高壽命、高可靠性、能適用于高溫(硬密封)、高壓、高使用頻率、即能調節又能切斷是近年來覆蓋率越來越廣的一種自控閥門。

氣動高性能三偏心蝶閥特點：

1、高性能調節切斷型。既能作調節閥，又能作切斷閥使用。

2、雙向密封型，區別于一般單向密封，即使介質倒流或發生“氣錘”現象時仍能可靠密封。

3、閥體采用整體鑄造技術，結構緊湊、體積小、重量輕；

4、采用雙偏心(Aariable Eccentricity)結構，關閉時，閥板向外擴張，達到最佳周邊密封狀態；打開時，閥板與密封圈迅速脫離，有效防止密封圈磨損；這樣，既減少了操作力矩，又增加了閥的工作壽命。

5、密封圈設計新穎，采用了國際上較為先進的技術：四氟密封采用“唇齒”形自密封結構；硬密封采用“U”形彈性密封。密封結構使用壽命長且可靠。至于什么情況下采用軟密封，什么情況下采用硬密封，主要決定于用戶的要求、使用工況和抗腐蝕要求。

6、該閥流通能力大，流阻小，僅次于同口徑非縮容O形球閥。

7、該閥流通直徑大，流道直徑大于GB12238規定的流道直徑。流道基本無縮腔，便于管道清掃與自清。對于流體為混濁、低粘度附有懸浮物顆粒和纖維介質更有效用。

8、與管道連接方式采用無法蘭對夾式。結構長度：軟密封采用GB12221中系列(ISO5752中系列代號：20)硬密封采用GB12221長系列(ISO5752中系列代號：16)。因此該類閥通用性及互換性強，與國際標準接軌。

9、四大類標準執行機構：氣動活塞式(ZS)、氣動薄膜式(ZM)、電動機械開關式(ZA)、電動電子調節式(ZD)可互換。

與常規蝶閥區別

氣動高性能蝶閥性能特點：

1、硬密封蝶閥采用三偏心硬密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、金屬彈性閥座設計符合API6074th標準，防火耐高溫。該法特別適合用于水、蒸汽、氣體及各類油品的流量和壓力的調節或切斷控制。

根據不同控制和要求可選擇下列附件：

回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。

電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。

手輪機構：轉動手輪機構，可實現手動開、關閥。

電氣定位器：輸入4～20mA信號,實現閥門調節功能。

氣動高性能蝶閥詳細介紹：

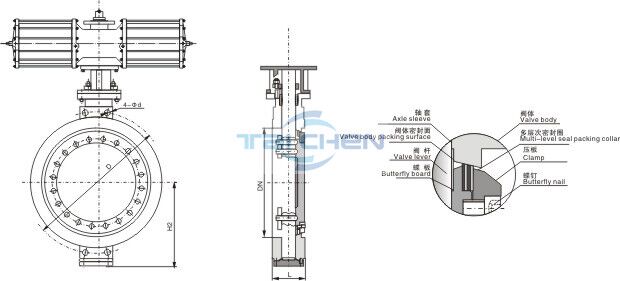

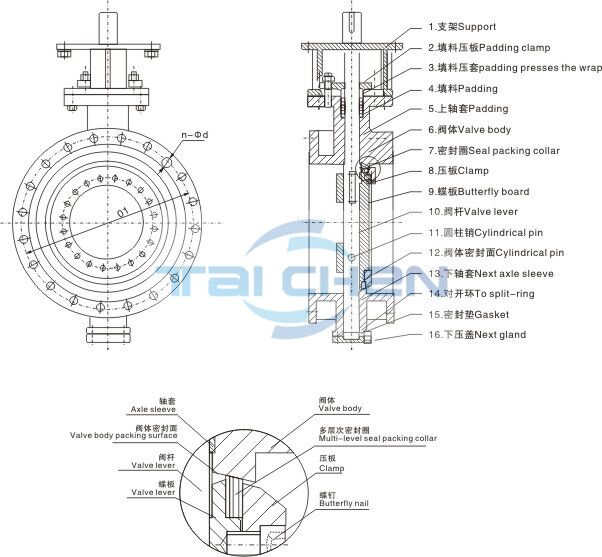

●三偏心結構：閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角α，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。

●扭矩密封：三偏心的結構使蝶閥關閉時，其密封副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生。不僅消除了常規彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。

●軟硬層疊式金屬密封結構：蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。

●雙向密封：因密封面錐角小于密封材料的磨擦角，蝶板關到密封位置時立即實現自鎖，并能承受一定的反向壓力沖擊。防火結構：全金屬結構本身具有火災安全的特性。

●閥體密封面：采用堆焊硬質合金或不銹鋼，使得密封面強度高、硬度好、耐磨損，可連續啟閉60000次以上而無損傷。

●密封圈：密封圈由壓板夾在蝶板上，易于安裝、調節和更換。

閥桿的上、下部位裝有軸套，防止磨損和粘連，提高了使用壽命。

氣動高性能蝶閥密封副原理：

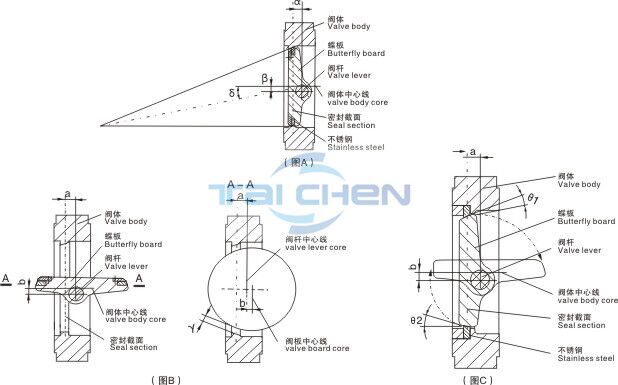

〓蝶板的回轉中心(即閥桿的中心)與蝶板密封截面偏置一個尺寸α，并與閥體通道軸線偏置一個尺寸β，閥座回轉軸線與閥體通道軸線形成一。

〓由于在雙偏心密封蝶閥的基礎上，將閥座回轉軸線與閥體通道軸線形成一個δ角。其偏心結果由圖Ｂ的Ａ－Ａ剖視圖可見，當三偏心密封蝶閥完全處于開啟狀態時，其蝶板密封面會完全脫離閥座密封面并在蝶板密封面與閥體密封面之間形成一個間隙γ。由圖Ｃ可見，由于δ角偏置的形成會使長、短半徑轉動的蝶板大、小半圓粘，蝶板密封轉動軌跡的切線與閥座密封面形成一個θ１角和θ2角。使蝶閥啟閉時蝶板密封面漸出脫離和漸入壓緊。從而徹底消除了蝶閥啟閉時間蝶閥兩密封面之間的機械磨損和擦傷。

〓本系列蝶閥從0°~90°開啟時，蝶板的密封面會在開啟的瞬間立即脫離閥座密封面，在其90°~0°關閉時的瞬間，其蝶板密封面才會接觸并壓緊閥座密封面。由圖Ｃ可見，由于θ１角和θ2角的形成，使蝶閥關閉時，其密封副兩密封面之間的密封比壓，由外加于閥桿的驅動力矩產生。不僅消除了常規偏心蝶閥中因彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心密封蝶閥的密封性能改善，使使用壽命大大提高。
