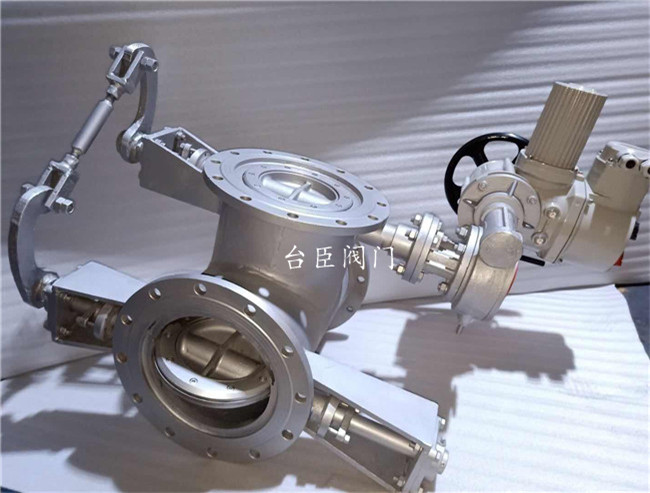

電動三通蝶閥簡介：
電動三通蝶閥是在三通球閥的基礎上演變而來，但是在性能上三通蝶閥比三通球閥開關輕松，適合的口徑大很多、可達800-1600mm、溫度范圍也比較廣、可達-29-600℃，在特殊場合可采用310S雙相鋼溫度可達1000℃。臺臣三通蝶閥有軟密封和硬密封兩種，軟密封風適合水、液體等，硬密封適合高溫?zé)煔狻⒌獨狻⒄羝取Ｒ蛉ǖy是密封面是采用了硬密封多層次，且閥座對焊了合金鋼所以密封面壽命更長，密封性能更好。電動三通蝶閥分為T型合流、L型分流兩種（當出口一邊打開，另外一面就同時關閉）實現了一臺三通蝶閥代替兩個電動蝶閥。電動三通蝶閥廣泛用于冶金，化工，電廠，造紙，醫藥，飲用水等各個行業。

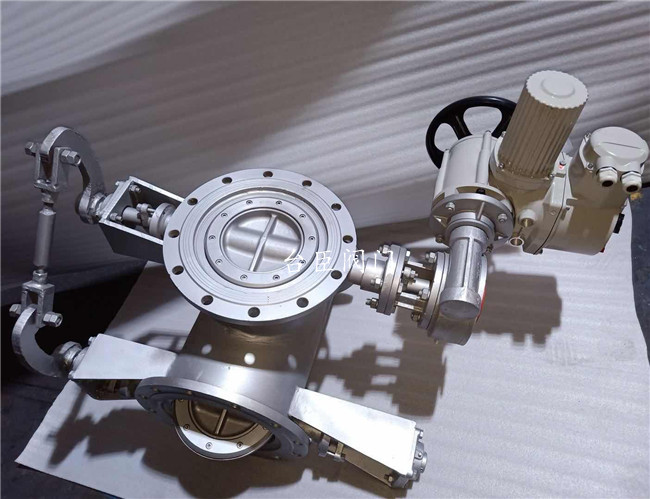

TCD944W-10系列
電動三通通風蝶閥是我公司自主研發和生產的調節和截流裝置，適用于各種腐蝕性、非腐蝕性的高溫低壓氣體介質，廣泛應用于能源、石油化工、電力、冶煉、醫藥、造紙等領域的高溫氣體排放、余熱利用、回收等用途，可在任意位置直接安裝在管線或容器上。
電動三通蝶閥性能特點：
●有效通風面積大，流阻小
●通軸結構，強度大，熱變形小●高溫軸承支撐。●拆裝及維修簡便。結構簡潔， 可靠性高
●模塊化結構設計，適用用各種安裝方式●90回轉，開啟迅速
●流量特性趨于直線，調節性能好
●連桿機構，動作可靠，各方向同步性好●后座式密封結構， 內泄漏小●適用于多種高溫介質功能和結構簡介

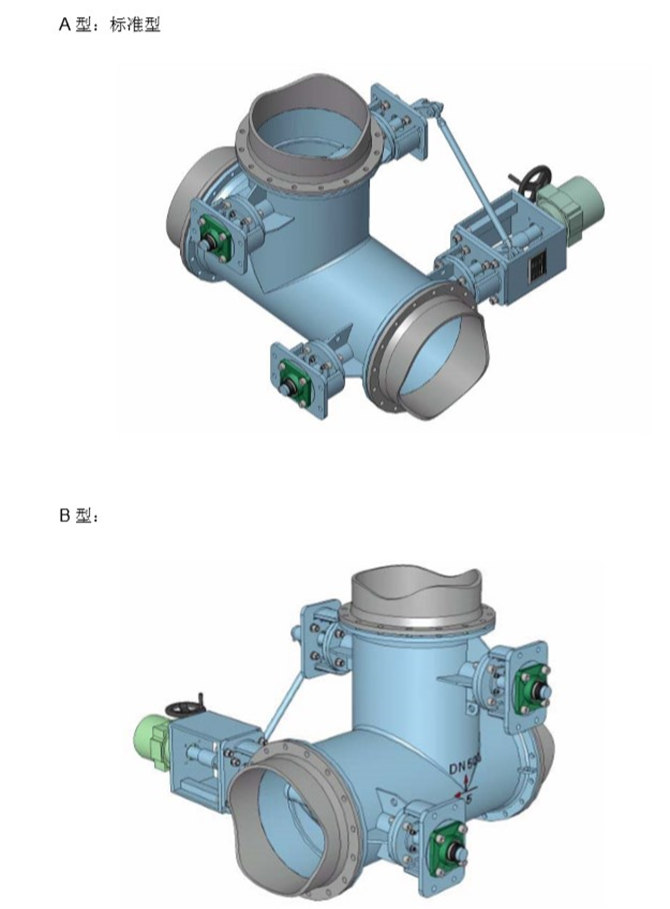

電動三通蝶閥結構：
電動三通式通風蝶閥采用T型三通結構,在每個出口內放置- -個閥板，通過改變閥板在管道內的角度，從而達到節流作用。兩個閥板軸通過連桿機構以硬連接方式連接到執行機構，由一臺大扭矩角行程電動執行機構直接驅動，可保證兩個閥板可靠的同步動作。以保證在一個出口關閉時另一個出口同步開啟。
閥內密封采用后座式結構，這樣即可保證高溫介質的耐用性，同時保證泄漏量低。采用無縫管制造工藝，可滿足要求無縫管道的特殊用途(如石油、化工行業)。
結構設計簡要說明
高溫調節與控制是自控執行中的難題，這一難題的主要表現是高溫膨脹產生卡阻及切斷問題。從設計、選型和使用的角度，從以下幾個方面簡要說明
1)閥體及閥內件材料的選擇問題
用于450'C以上的環境中的調節閥，在設計和選用時必須考慮溫度、壓力條件對材料機械強度的影響，-般合金鋼材料可使用的最高溫度為500C左右。對于高于538C的場合，閥體通常采用不銹鋼，而且材料含碳呈最好控制在0.04 ~0.08%之間，因此我們選用0Cr18Ni9 (304) 或材料1Cr18Ni9 (302) (使 用溫度-196~-800C)。
注: 1Cr18Ni9 (302)合碳量偏高，易出現晶間腐蝕，耐蝕性能也不如0Cr18Ni9(304)，但強度較高。
2)熱膨脹，冷收縮的影響
高溫閥與常溫閥的結構及閥內件有很大的差異，如導向間隙、閥板、閥桿轉動I間隙、軸承方式等。除了從設計、制造方面控制外，從閥型結構的選擇上未減少熱膨脹、冷收縮的影響的方式更為可取。實踐證明后座式蝶閥是一種非常好的高溫閥，后座擋板與閥體內腔間的間隙為3~5 mm,可徹底解決閥板與閥體內腔高溫中卡阻的問題，并可達到較高的切斷性能
介質溫度高于400C的場合若采用通常的內部軸承結構，由于軸承材料的耐溫問題、潤滑問題和熱膨脹、冷收縮的影響問題等，均容易引起閥桿的卡潯或阻力增大等，所以此種結構是不可靠的。
我公司采用外部軸承結構未保證閥桿的定位與支撐，這樣可以避免內部高溫對導向、定位緒構的影響。采用加租的貫通型閥桿提高閱板整體強度，兩端外部軸承定位、支撐和保護結構，能有效保證閥桿在軸向的準確定位，并避免閥板因重力而下垂造成的堵卡。
3)填料的耐溫性能
標準的聚四氟乙烯填料僅能用于200C以下場合，因此，高溫條件下采用耐溫性能優異的柔性石墨填料。(氧化介質條件下使用溫 度196~700C)
4)閥內密封方式的選擇
在高溫條件下實現較高的切斷性能是很困難的，很多常規的高性能密封方式是不可取的(如0形圈、四氟材料、彈性金屬材料等)。在500C以內，可采用特種復合石里閥座軟密封方式。在500C以上的條件下，只能采用全屬對金屬硬密封方式。為防止因高溫中材料膨脹，而產生的卡阻的問題，密封間隙通常留得較大。從而導致泄源率較大。為解決這一問題，我們?cè)O(shè)計了后座式結構，閥關閉時閥板平面壓于閥座上的結構, :形成整體密封面，可達到較好的密封效果，泄漏率可控制在0.5%以內。同時金屬硬密封結構較軟密封的使用壽命更長，壽命期內不需要更換閥座密封材料。而軟密封結構需要定期更換閥座密封材料。
5)執行機構保護在高溫條件下，介質熱量的傳導對執行機構的影響是較大的，為此采用加長支架，
加長支架可散熱，同時在支架與執行機構之間襯附隔熱墊:增加聯軸器，執行機構輸出軸通過聯軸器再連接到閥桿，這樣可有效阻斷熱傳導的通路:可以保護執行機構。
電動三通蝶閥優點：
1、電動三通蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。
2、 三通閥有兩個閥芯和閥座結構與雙座閥類似，但在三通閥中，一個閥芯與閥座間的流通面積增加時，另一個閥芯與閥座間的流通面積減少。而在雙座閥中兩個閥芯與閥座間的流通面積是同時增加或同時減少的。
電動三通蝶閥性能參數：
| 品牌、廠家：TAICHEN、臺臣 | 型號：TCD944X、TCD944H |
| 認證：IS9001 | 材質：碳鋼、不銹鋼、球鐵、鉻鉬鋼 |
| 適用介質：水、空氣、油品等 | 壓力環境：低溫、常溫、高溫 |
| 流動方向：分流、合流 | 驅動方式：電動開關、電動調節、防爆 |
| 零部件及配件：閥體、執行器 | 連接方式：法蘭式 |
| 工作溫度：低溫、中溫、高溫 | 工作壓力：低壓、中壓、高壓 |
| 密封形式：自動密封 | 密封面材質：軟密封、硬密封 |
| 結構形式：中心密封 | 規格：DN40～1600 |

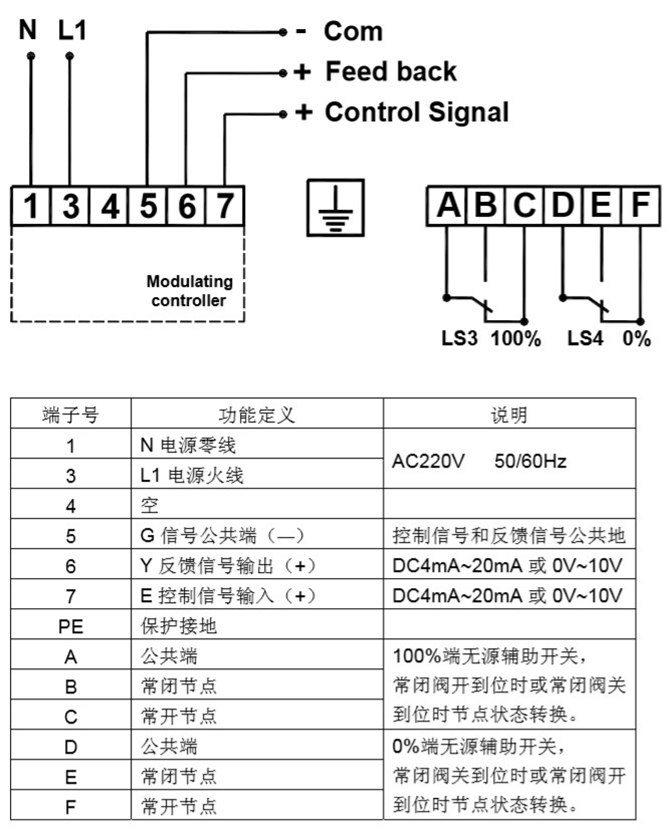

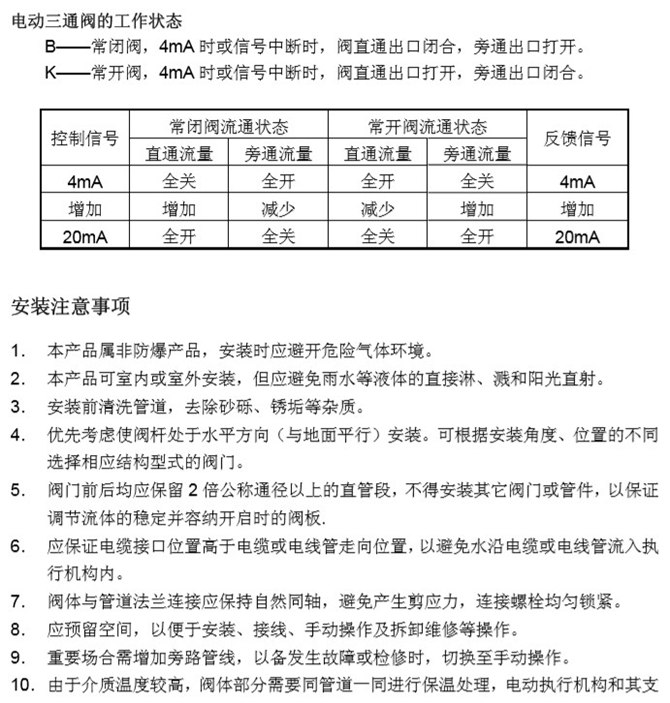

電動三通蝶閥工作原理：
電動三通蝶閥與普通蝶閥的區別就是多一個流道口，三通蝶閥的主要作用是用于改變介質的流向。電動三通蝶閥除了進口A、出口B、還有換向口C，當閥門打開，介質從A進入閥門，經B流出閥門，當旁路需要介質流入時，開啟電動執行機構，閥芯換向，介質A進C出；當管線不需要介質流入時，開啟電動執行機構，閥門關閉截?cái)嘟橘|(zhì)。臺臣閥門可根據工況需求定做硬密封三通蝶閥、大口徑三通蝶閥、高溫三通蝶閥等產品。
電動三通蝶閥標準：
法蘭執行標準：GB9113、GH20592、HG20615、ASME B16.5、ASME B16.47
結構長度執行標準：API609、GB/T12221、ASME B16.10
閥門制造標準：API609、GB/T12238、JB8527
閥門試驗與檢驗標準：GB/T12238、API598

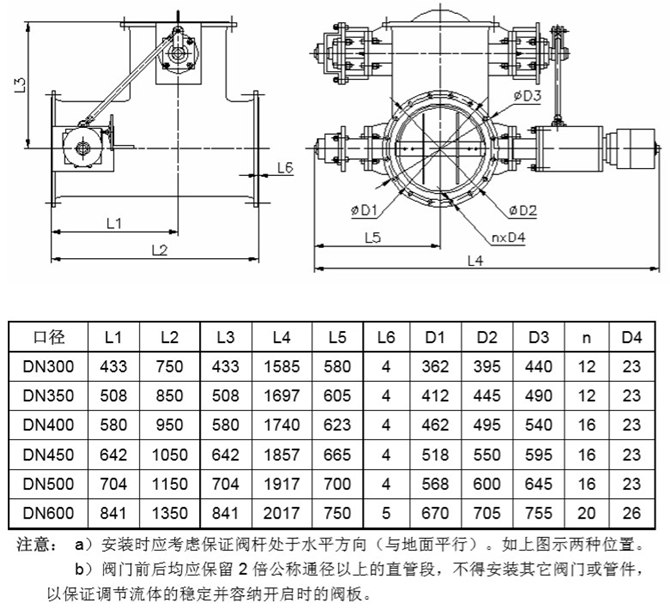

高溫電動三通蝶閥外形尺寸圖、大口徑電動三通蝶閥廠家信息請聯系工作人員。
