不銹鋼對夾式蝶型止回閥型號表示方法：（TCH76H-16P）

TC	H	7	6	H	-16	P
附加	閥門類型	連接形式	閥門結構	密封材料	公稱壓力	單位
TC：臺臣	H：止回閥	4：法蘭	1：升降式	H：不銹鋼鋼合金	16：壓力16	C：碳鋼
		7:對夾式	2：立式	Y：合金	25：壓力25	P：不銹鋼304
			4：旋啟式	W：閥體加工	150：美標壓力	R不銹鋼316
			6：蝶形		300：美標壓力	LB：磅級單位

不銹鋼對夾式蝶型止回閥原理：
TCH76H不銹鋼對夾式蝶型止回閥又稱單向閥、逆止閥、背壓閥等，止回閥是一種自動閥門，工作由流動介質本身所產生的壓力自動打開，并且由反向壓力或閥盤的重量關閉。臺臣閥門對夾式蝶形止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。止回閥主要作用是防止介質倒流，它是一種依靠介質壓力開啟和關閉的自動閥門。
不銹鋼對夾式蝶型止回閥是能節省材料的先進新型產品，并有著優秀的固定的性能，高安全性和可靠性。止回閥適用于排水、冶金、能源、輕工等作為單向閥的一種閥門。臺臣對夾式蝶形止回閥采用對夾式，結構長度短、重量輕，不像法蘭止回閥，體型大，重量重。該止回閥安裝方便，即可以在水平或垂直管道的使用，流動阻力小、動作靈敏、密封效果好，使用壽命長、價格經濟實惠等特點。
不銹鋼對夾式蝶型止回閥規范：
壓力等級：Class150-2500、PN16-PN160
產品范圍：2”-36”、DN50-DN900mm
適用溫度：-196℃至600℃度
適用范圍：水，蒸汽，油品，液化氣，天然氣等
彈簧：鉻鎳鐵合金X750、304不銹鋼、316不銹鋼等
閥體：WCB、 LCB、WC6、WC9、C5、C12、A351、CF8、CF8M、CF3、CF3M
設計制造：API 594、API 6D、ASME B16.34
檢驗和試驗：API 598
端部法蘭尺寸：ASME B 16.5（對于NPS≤24）
ASME B 16.47 B系列、API605和ASME B 16.47系列A、MSS SP-44（對于NPS> 24）
BW端尺寸：ASME B 16.25
承插焊接尺寸：ASME B 16.11
法蘭兩端尺寸：ASME B 16.10
壓力-溫度額定值：ASME B 16.34

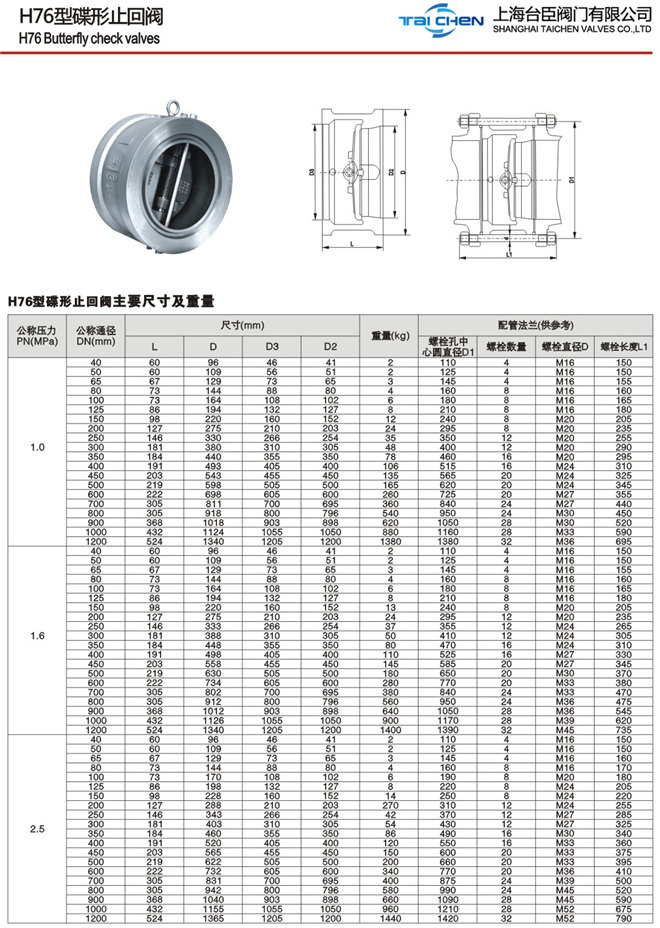

不銹鋼不銹鋼對夾式蝶型止回閥安裝圖：

不銹鋼對夾式蝶型止回閥技術參數：

型號	公稱壓力 ﹝MPa﹞	試驗壓力﹝MPa﹞		適用溫度	適用介質
		殼體	密封
H76H	1.0	1.5	1.1	軟密封≤80℃ 硬密封≤450℃	水、氣體、油品、硝酸等
	1.6	2.4	1.76
	2.5	3.75	2.75
	4.0	6	4.4
	6.4	9.6	7.0
	10.0	15.0	11.0
