渦輪硬密封對焊式蝶閥型號編制說明：

D	3	6	3	H	-16	C
閥門類型	動作方式	連接方式	閥門結構	密封材料	公稱壓力	閥體材質
D：蝶閥	3：渦輪	6：焊接式	3：三偏心	H：硬密封	16：1.6MPa	C：碳鋼
	無：手柄	4：對夾		F：PTFE	10：1.0MPa	P：不銹鋼304
		7：對夾式			25：2.5MPa	R：不銹鋼316

渦輪對焊式硬密封蝶閥概述
D363H渦輪對焊式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。對焊式硬密封蝶閥系臺臣閥門新開發的密封性能好，使用壽命長、節能型蝶閥、該蝶閥廣泛應用于電站、石油、化工、冶金、造紙、醫藥、環保、高層建筑排水工程，行銷于國內各地。
渦輪金屬硬密封焊接蝶閥結構原理：
渦輪金屬硬密封焊接蝶閥由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層次密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力、節能之功能。從而確保蝶閥整體的抗腐蝕、耐高溫、抗磨損的可靠性。上海臺臣對焊式硬密封蝶閥采用焊接結構，使閥門與管道連接達到永久性的零泄漏，此閥無法蘭，對管道和保溫包扎帶來很大方便且美觀。
渦輪對焊式硬密封蝶閥特點：
㈠對焊式蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
㈡密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點。
㈢對焊式蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
渦輪硬密封對焊式蝶閥技術參數：
適用溫度：碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃；
驅動方式：蝸輪傳動、電動、氣動、液動；
可鑄標準：API、GB、JIS、DIN；
焊接標準【ANME B16.25、GB/T 12224】
設計與制造【API600、ASME B 16.34、API6D、BS5351】
檢驗和試驗【API598】
承插焊接尺寸【ASME B16.11】
面對面和端對端【ASME B 16.10 】

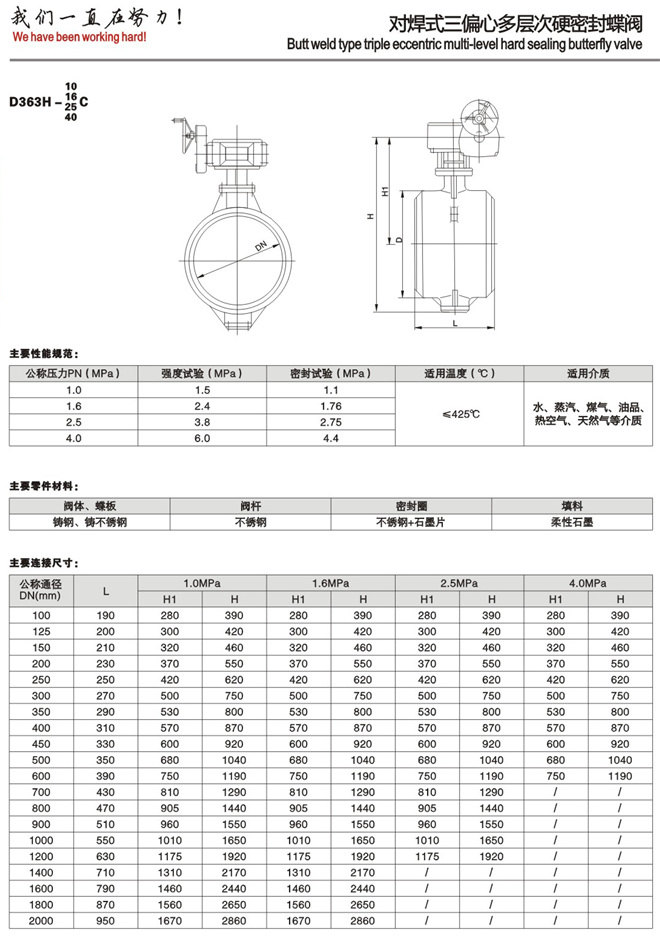

渦輪硬密封對焊式蝶閥技術參數：

公稱通經DN（mm)	DN（100～1200）mm、in4～48
公稱壓力PN（MPa)	強度試驗(1.5×PN)密封試驗(1.1×PN)
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、蒸汽、熱水、油品
驅動方式	蝸輪傳動、電動、氣動、液動
壓力等級	ANSI 150Lb磅級/PN25
焊接標準	GB12224、ANSI B16、25、DIN2559

渦輪硬密封對焊式蝶閥材質說明：

零件名稱	材料
閥體	碳鋼、不銹鋼、鉻鋁鋼
蝶板	碳鋼、合金鋼、不銹鋼
閥座	3不銹鋼、鈷基硬質合金
軸套	不銹鋼
閥桿	不銹鋼、特殊材料
填料	柔性石墨
