H41Y壓力自密封止回閥

品牌名稱：臺臣/TAICHEN
型號：TCH41Y
規格尺寸：2”-32”
工作壓力：Class150~2500(PN10~PN420)
可做標準：美標、國標、日標
主要材質：碳鋼、鉻鉬鋼、鍛鋼、不銹鋼
適用介質：水、油、氣等
自密封止回閥價格咨詢，請?zhí)峁毫Α⒉馁|(zhì)

QQ空間新浪微博騰訊微博人人網 網易微博更多

壓力自密封止回閥型號編制說明：（TCH41Y-900LB）

TC	H	4	1	Y	-900	LB
附加	閥門類型	連接形式	閥門結構	密封材料	公稱壓力	單位
TC：臺臣	H：止回閥	4：法蘭	1：升降式	H：不銹鋼鋼合金	16：壓力16	I：鉻鉬鋼
		6：焊接	2：立式	Y：合金	25：壓力25	P：不銹鋼304
			4：旋啟式	W：閥體加工	900：美標壓力	R不銹鋼316
					1500：美標壓力	LB：磅級單位

壓力自密封止回閥原理：
TCH41Y-900LB壓力自緊封升降式止回閥是一種自動工作的閥門，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。壓力自緊封升降式止回閥中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為對焊連接，適應不同的接管要求。臺臣閥門壓力自緊封升降式止回閥對比起螺栓連結的閥門，此種閥門提供了閥蓋連結處的絕對安全密封，因此在高溫高壓環境下的閥門維修保養上，壓力密封截止閥能提供更緊密的服務。
壓力自緊封升降式止回閥中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。閥門高溫耐壓部件選用優質耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全、可靠。法蘭自密封止回閥這是一種自動式閥門，是通過管道內的介質自行流動產生的推力來開啟關閉閥門?臺臣公司壓力自密封止回閥的主要功能是阻止管道內介質的倒流?法蘭自密封止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。
壓力自密封止回閥技術參數：
型號：TCH41W、TCH41Y;
口徑：1/2"~24"(DN15~D600)
連結方式：RF、RTJ、BW；
工作溫度：-29℃~560℃；
閥體材質：LCB、CF8、CF8M、LCC、CF3、CF3M、A105、LF2、F11、F22、F5；
設計與制造【API600、ASME B 16.34、API6D、bs5351】
檢查和測試【API598】
法蘭尺寸【ASME B16.5（NPS≤24）、b16.47 B系列】
承插焊接尺寸【ASME B16.11】
面對面和端到端【ASME B 16.10】
壓力/溫度等級【ASME B16.34】
壓力自密封止回閥試壓標準：

型號	公稱壓力PN(Mpa)	試驗壓力Ps(Mpa)			適用溫度	適用介質
型號	公稱壓力PN(Mpa)	密度	氣密封	殼體	適用溫度	適用介質
TCH41Y-25I	2.5	2.75	0.6	3.75	≤550	蒸汽、水、油品等
TCH41Y-40I	4.0	4.4	0.6	6.0
TCH41Y-64I	6.4	7.04	0.6	9.6
TCH41Y-100I	10.0	11.0	0.6	15.0
TCH41Y-25P	2.5	2.75	0.6	3.75	≤150	弱腐蝕性介質
TCH41Y-40P	4.0	4.4	0.6	6.0
TCH41Y-64P	6.4	7.04	0.6	9.6
TCH41Y-100P	10.0	11.0	0.6	15.0

壓力自密封止回閥材質參數：

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	密封座	A105	F22	A182 F304(L)	F316(L)
4	密封環	A182 F304	08F	A276 304L	A276 316L
5	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

壓力自密封止回閥主要零部件材料：

零件		閥門、閥蓋、閥瓣	閥體、閥瓣密封面	墊片	螺栓
材料	I	鉻鉬鋼	硬質合金	鋼帶石棉纏繞式墊片	鉻鉬釩鋼
材料	P	鉻鉬鈦不銹鋼	硬質合金	聚四氟乙烯	不銹鋼

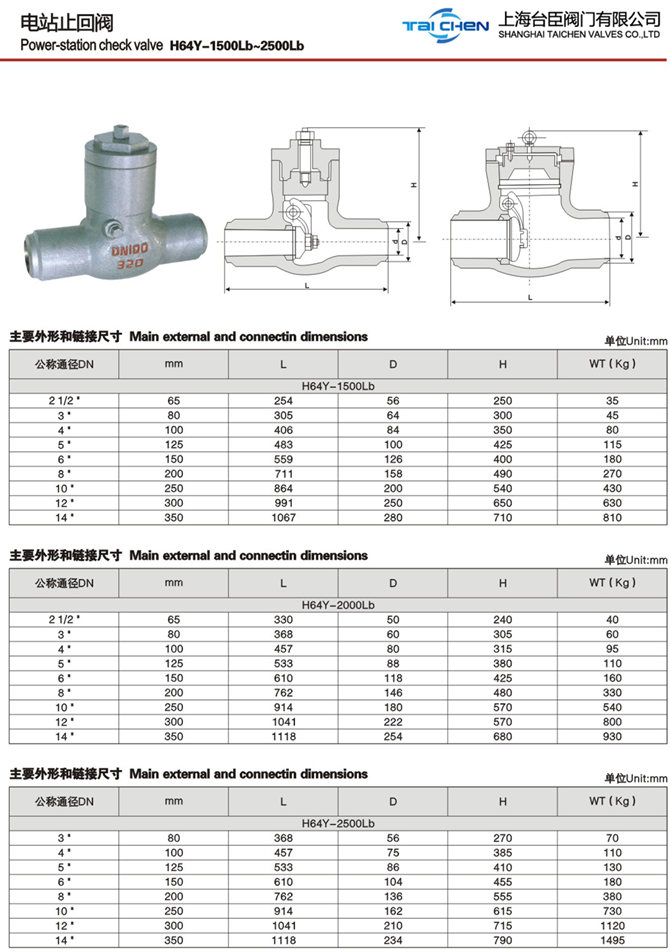

壓力自密封止回閥主要尺寸及重量：
