| B | Q | 3 | 4 | 4 | F | -16 | P |
| 附屬 | 閥門類型 | 動作方式 | 連接方式 | 閥門結構 | 密封材料 | 公稱壓力 | 閥體材質 |
| B：保溫 | Q：球閥 | 3：渦輪 | 4：法蘭 | 4：L型三通 | F：聚四氟乙烯 | 16：1.6MPa | C：碳鋼 |
|
|
| 無：手柄 |
| 5：T型三通 | PPL：對位聚苯 | 25：2.5MPa | P：不銹鋼304 |
|
|
|
|
| 2：Y型三通 | H：硬密封 | 40：4.0MPa | R：不銹鋼316 |
| 序號 | 零件名稱 | 材料名稱 | ||||
| 1 | 閥體 | WCB | CF8(304) | CF3(304L) | CF8M(316) | CF3M(316L) |
| 2 | 球體 | 2Cr13 | 0Cr18Ni9 | 00Cr19Nill | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 |
| 3 | 閥桿 | 2Cr13 | 0Cr18Ni9 | 00Cr19Nill | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 |
| 4 | 密封圈 | 聚四氟乙烯、對位聚笨 | ||||
| 5 | 填料 | V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊 | ||||
| 6 | 墊圈 | V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊 | ||||
| 適用溫度 | -28~300℃ | |||||
| 法蘭尺寸 | JB79-59、GB9113、SH3406、HG20592-2009、ANSI B16.5、JIS B2212 |
| 檢驗和試驗 | GB/T13927-89、JB/T9092-99 |
| 其余制造規范均按本廠標準 | |

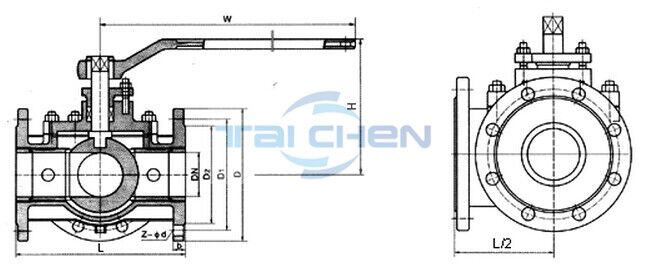

夾套保溫三通球閥主要外型尺寸表 | 公稱壓力 PN(Mpa) | 公稱通徑 DN(mm) | 尺寸(mm) | |||||||
| L | L1 | D | D1 | D2 | b | f | Z-φd | ||
| 1.6 | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
| 20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
| 25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | |
| 40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | |
| 50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | |
| 65 | 260 | 130 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | |
| 80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |
| 100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | |
| 125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | |
| 150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |
| 200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 8-φ23 | |
| 250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | |
| 300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-φ25 | |
