| Q | 6 | S | 1 | 1 | F | -16 | P |
| 閥門類型 | 動作方式 | 操控 | 連接方式 | 閥門結構 | 密封材料 | 公稱壓力 | 閥體材質 |
| Q：球閥 | 6：氣動 | S：手輪 | 1：內螺紋 | 1：浮動球 | F：聚四氟乙烯 | 16：1.6MPa | C：碳鋼 |
| 無：省略 | 2：外螺紋 | PPL：對位聚苯 | 25：2.5MPa | P：不銹鋼304 | |||
| H：硬密封 | 40：4.0MPa | R：不銹鋼316 |
| GTD/ATD氣動執行機構技術參數 | 閥 體 參 數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN6～100mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 不銹鋼 |
|
| 單作用：7N·M～2668N·M | 閥體材質 | 碳鋼、304/316/316L不銹鋼 |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 球體材質 | 304/316/316L不銹鋼 |
|
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PTFE、PPL、金屬密封 |
| 動作范圍 | 0～90°±5° | 溫 度 | PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
| 接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 結構型式 | 三片式、對焊式、承插焊式、二片式 |
|
| GTD110～GTD350/ATD100～200 G1/4″ | 適用介質 | 水、石油、酸類、粘性流體、漿料介質等 |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特 點 | 結構緊湊、體積小、流通能力大 |

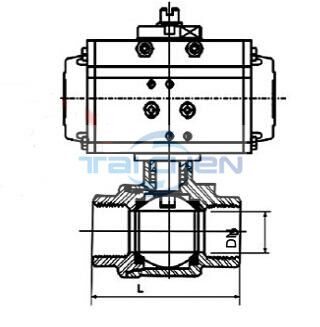

| 尺 寸(mm) | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 三片式 | G | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1-1/4″ | 1-1/2″ | 2″ | 2 1/2″ | 3″ | 4″ |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 64 | 78 | 98 | |
| L | 65 | 65 | 67 | 82 | 91 | 108 | 129 | 148 | 186 | 206 | 240 | |
| 對焊式 | D | 18 | 18 | 24 | 28 | 34 | 41 | 49 | 62 | 78 | 94 | 124 |
| d | 11.6 | 12.7 | 15.8 | 20 | 25 | 32 | 38 | 50 | 64 | 78 | 98 | |
| L | 65 | 65 | 67 | 82 | 91 | 108 | 129 | 148 | 193 | 222 | 273 | |
| 承插焊式 | D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 64 | 78 | 98 |
| D1 | 14.1 | 17.6 | 21.8 | 27.5 | 34.7 | 43.0 | 49.0 | 61.5 | 77.0 | 90.0 | 115.2 | |
| L | 65 | 65 | 67 | 82 | 91 | 108 | 129 | 148 | 186 | 206 | 240 | |
| A | 9.5 | 9.5 | 9.5 | 11.1 | 12.7 | 14.3 | 15.89 | 17.4 | 26.9 | 28.8 | 34.5 | |
| 二片式 | D | 10 | 12 | 15 | 20 | 25 | 32 | 38 | 50 | 64 | 78 | 98 |
| L | 56 | 56 | 75 | 80 | 90 | 110 | 120 | 140 | 160 | 178 | 216 | |
| L1 | 104 | 104 | 130 | 130 | 140 | 186 | 186 | 186 | 254 | 254 | 296 | |
| H | 132 | 132 | 152 | 156 | 180 | 208 | 218 | 226 | 285 | 298 | 336 | |
| 執行器型號 | GTD-40 | GTD-40 | GTD-52 | GTD-52 | GTD-63 | GTD-83 | GTD-83 | GTD-83 | GTD-110 | GTD-110 | GTD-12 | |
