| Q | 6 | S | 4 | 2 | F | -16 | P |
| 閥門類型 | 動作方式 | 操控 | 連接方式 | 閥門結構 | 密封材料 | 公稱壓力 | 閥體材質 |
| Q：球閥 | 6：氣動 | S：手輪 | 4：法蘭 | 4：L型三通 | F：聚四氟乙烯 | 16：1.6MPa | C：碳鋼 |
| 無：省略 | 5：T型三通 | PPL：對位聚苯 | 25：2.5MPa | P：不銹鋼304 | |||
| 2：Y型三通 | H：硬密封 | R：不銹鋼316 |
氣動Y型三通球閥主要零部件材料表： | 序號 | 零件名稱 | 材質名稱(常規配置) | |||
| Q642F/H-C | Q642F/H-P | Q642F/H-R | Q642F/H-RL | ||
| 1 | 閥體/閥蓋 | WCB | CF8(304) | CF8M(316) | CF3M(316L) |
| 2 | 球體 | WCB+ENP | CF8(304) | CF8M(316) | CF3M(316L) |
| 3 | 閥桿/固定圈 | 2Cr13 | 304 | 316 | 316L |
| 4 | 閥座 | PTFE | PTFE | PTFE | PTFE |
| 5 | 填料 | 柔性石墨/PPL/PTFE+O形圈 | |||
| 6 | 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 7 | 雙頭螺栓 | 35CrMoA | 304 | 316 | 316L |
| 執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |

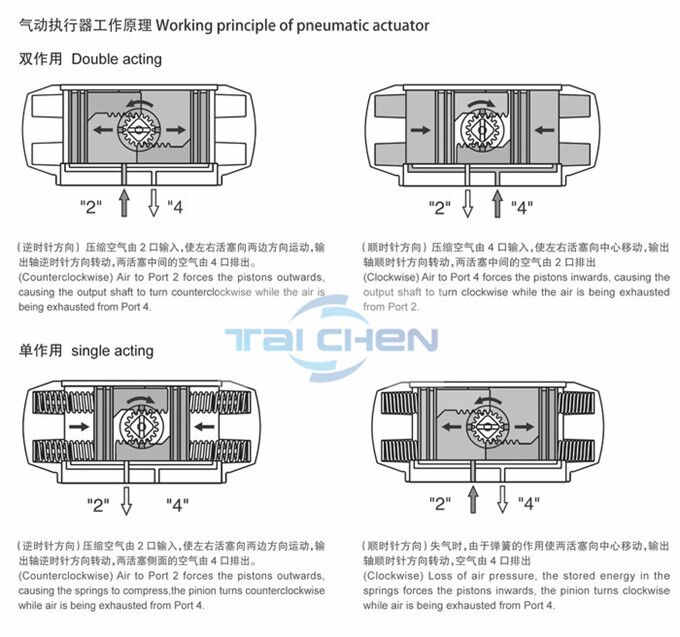

| 作用形式 | 單作用執行機構：氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

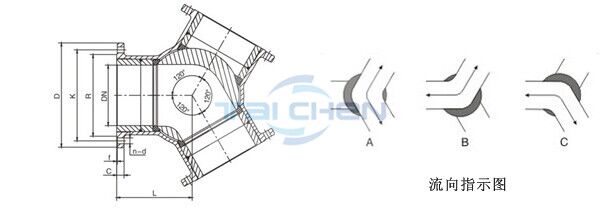

| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 主要尺寸(mm) | |
| L(結構長度) | H(高度) | ||
| 1.6 | 15 | 75 | 90 |
| 20 | 75 | 90 | |
| 25 | 90 | 102 | |
| 32 | 100 | 115 | |
| 40 | 110 | 135 | |
| 50 | 120 | 140 | |
| 65 | 130 | 155 | |
| 80 | 140 | 185 | |
| 100 | 160 | 210 | |
| 125 | 190 | 275 | |
| 150 | 220 | 305 | |
| 200 | 275 | 335 | |
