電動刀型閘閥型號編制說明：（PZ973H-16C）

PZ	9	7	3	H	-10	C
閥門類型	動作方式	連接形式	閥門結構	密封材料	公稱壓力	閥體材質
PZ：刀閘閥	9：電動	7：對夾	3：平行單閘板	X：EPDM	10：1.0MPa	C：WCB
	2：電液動	4：法蘭		F：PTFE	16：1.6MPa	P：CF8
		5：凸耳		H：不銹鋼合金		R：CF8M
				Y：硬質合金		PL：CF3
				W：不銹鋼本體		RL：CF3M

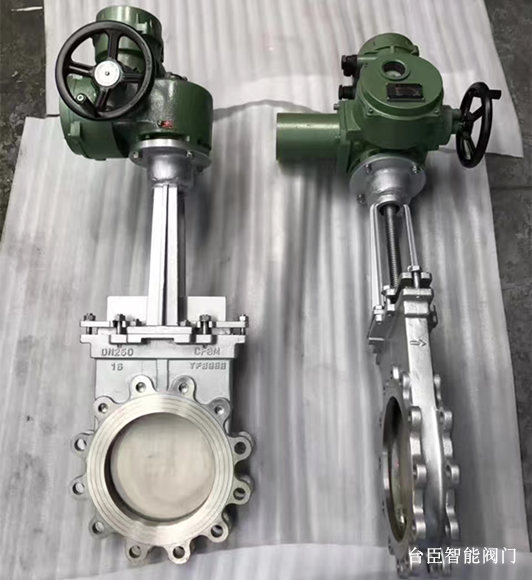

PZ973H電動刀形閘閥概述：
PZ973F電動刀型閘閥配用的裝置：380V（220v或660v需特別訂購），50Hz（60Hz需要特別訂貨）；控制線為220v，50Hz（60Hz需要特別訂貨）;遠程控制為24VDC,電動刀形閘閥該產品驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。該電動閘閥防護等級；普通戶外型；IP55；隔膜型：IP67。防爆等級；普通戶外：無；隔膜型：dl:dll bt4。上海臺臣電動刀型閘閥廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤炭、采礦等工程，滿足了現在工、農業的自動化要求。
電動刀型閘閥簡介：
電動刀閘閥—又稱刀型閘閥、刀型漿液閥。從八十年代進入我國，在不到二十年的時間里，其使用范圍從普通領域擴展到了更為廣闊的各行各業。從礦山電廠的選煤、排矸、排渣，發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、醫藥等專業管道系統。上海臺臣電動刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、截止閥、調節閥、蝶閥等類閥門的流阻大、質量大、安裝難、占地面積大等得疑難問題。刀閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。
臺臣公司的PZ型電動刀閘閥吸取了國內外先進技術和結構優點，排除了其他廠家所產刀閘閥在使用中存在的不足，是一種具有輕型、結構簡單小巧、密封性能可靠、使用壽命長、具有切斷介質等優點，其密封原理是通過閘板在關閉到底時，閘板斜切面碰到閥體上的鍥塊使得閘板緊靠密封面起到密封效果，并且閘板底部的斜切面具有切斷介質的功能，使得閥門不易受介質的堵塞卡阻。其結構可以做成硬密封、軟密封，可以根據客戶對密封要求選型。
因采用刀型閘板，具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。

PZ973H電動刀型閘閥特點：
1、閥體采用整體式設計，流體阻力小，操作靈活方便。
2、手動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減小，方便閥門的開啟關閉。
3、刀閘閥的密封閥座采用活動式密封，且采用O型圈預緊提供預緊力使密封閥座緊貼閥板，泄漏量大大減少，對在長期使用中密封副的磨損有自動補償功能，提高閥門的使用壽命。
4、固定導向爪、無凹槽設計，不易引起介質積存和卡阻。
5、閥座可根據介質和工礦的需要，選金屬硬密封或軟密封：閘板采用表面鍍硬鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命增強；軟密封閥座可選PTFE、NBR、EPDM閥座，密封性好，耐腐蝕。
6、配上DZW型多回轉電動執行器或電液動執行器，電源AC380V，即可控制漿液閥的打開和關閉。
PZ973H電動刀型閘閥安裝使用說明：
安裝前須檢查閥門型號是否與工況相符。
用戶在安裝前必須考慮預留閥門驅動裝置的必要空間。
臺臣電動閥門出廠時均已調試好，用戶第一次使用時，為防止接線錯 誤，先手動將閥門開至半開狀態，再接通電源進行空載試開。
安裝時各螺栓要均勻擰緊。
安裝時不能強烈撞擊閥門或任意擰動閥門零部件。
PZ973H電動刀型閘閥維護；
可能出現故障：密封泄漏、上密封密封泄漏、法蘭端面、閥門開關卡澀。
控緊、法蘭墊片失效、驅動裝置失去輪滑、驅動裝置損壞。
排除故障的方法；清潔密封面、更換密封圈或研磨密封面、擰緊填料或壓蓋上的螺栓、注油或更換上密封填料、均勻擰緊法蘭連螺栓更換法蘭墊片、給電動刀型閘閥驅動配置加注輪滑油。
PZ973H電動刀型閘閥產品參數：
公稱通徑：DN50~2000mm NPS2"~80
公稱壓力：0.6MPa、1.0MPa，1.6MPa,2.5MPa,150Lb
適用溫度：~38~+1100°C（具體溫度范圍視密封副材質和介質性質而定）
連接方式：法蘭
法蘭：ANSI B16.5、GB/T9113、JB/T29、HG、SH JIS DIN NF BS。
密封形式：軟密封、硬密封
泄漏量：硬密封：D級（液體0.1DNmm3/s0）軟密封：A級（零泄漏）
配套附件：刀型閘閥安裝法蘭
