氣動刀閘閥型號編制方法：（PZ673H-16P）
| PZ | 6 | 7 | 3 | H | -10 | C |
| 閥門類型 | 動作方式 | 連接形式 | 閥門結構 | 密封材料 | 公稱壓力 | 閥體材質 |
| PZ：刀閘閥 | 6：氣動 | 7：對夾 | 3：平行單閘板 | X：EPDM | 10：1.0MPa | C：WCB |
| | | 4：法蘭 | | F：PTFE | 16：1.6MPa | P：CF8 |
| | | 5：凸耳 | | H：不銹鋼合金 | | R：CF8M |
| | | | | Y：硬質合金 | | PL：CF3 |
| | | | | W：不銹鋼本體 | | RL：CF3M |
PZ673H
氣動刀型閘閥簡介：
PZ673H氣動刀型閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。氣動閘閥適用于糖漿、紙漿、污水、煤漿、灰渣、粉塵、渣水混合物等介質管道。氣動刀型閘閥常用作介質調節和節流使用，該刀型閘閥適合水平安裝，亦傾斜安裝。雙作用氣缸：對閥門開啟和關閉的兩位式控制；單作用氣缸：在電路和氣路切斷或故障時，閥門自動開啟或自動關閉。一般我們廠家配用的密封橡膠圈都是：聚四氟乙烯，它在填料介質材質中是一種耐腐蝕、耐溫度很高的填料。使用溫度：-38~+1100°C（具體溫度范圍視密封副材質和介質性質而定）。上海臺臣氣動刀型閘閥可以在氣動執行器上加一個手動手輪機構演變成氣動帶手動刀型閘閥。就是指在氣動裝置的基礎上加專手輪裝置，實現手氣動兩用功能。
PZ673H
氣動刀型閘閥概述：
氣動刀閘閥又稱刀型閘閥、刀型漿液閥、插板閥。從八十年代進入我國，在不到二十年的時間里，其使用范圍從普通領域擴展到了更為廣闊的各行各業。從礦山電廠的選煤、排矸、排渣，發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、醫藥等專業管道系統。超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、截止閥、調節閥、蝶閥等類閥門的流阻大、質量大、安裝難、占地面積大等得疑難問題。刀閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。
我公司的PZ型刀閘閥吸取了國內外先進技術和結構優點，排除了其他廠家所產刀閘閥在使用中存在的不足，是一種具有輕型、結構簡單小巧、密封性能可靠、使用壽命長、具有切斷介質等優點，其密封原理是通過閘板在關閉到底時，閘板斜切面碰到閥體上的鍥塊使得閘板緊靠密封面起到密封效果，并且閘板底部的斜切面具有切斷介質的功能，使得閥門不易受介質的堵塞卡阻。其結構可以做成硬密封、軟密封，可以根據客戶對密封要求選型。
PZ673H
氣動刀型閘閥特點：
1、閥體采用整體式設計，流體阻力小，操作靈活方便。
2、手動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減小，方便閥門的開啟關閉。
3、刀閘閥的密封閥座采用活動式密封，且采用O型圈預緊提供預緊力使密封閥座緊貼閥板，泄漏量大大減少，對在長期使用中密封副的磨損有自動補償功能，提高閥門的使用壽命。
4、固定導向爪、無凹槽設計，不易引起介質積存和卡阻。
5、閥座可根據介質和工礦的需要，選金屬硬密封或軟密封：閘板采用表面鍍硬鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命增強；軟密封閥座可選PTFE、NBR、EPDM閥座，密封性好，耐腐蝕。
6、配上雙作用或單作用氣缸，輸入5kg氣源，通過電磁換向閥即可控制漿液閥的打開和關閉。
PZ673H

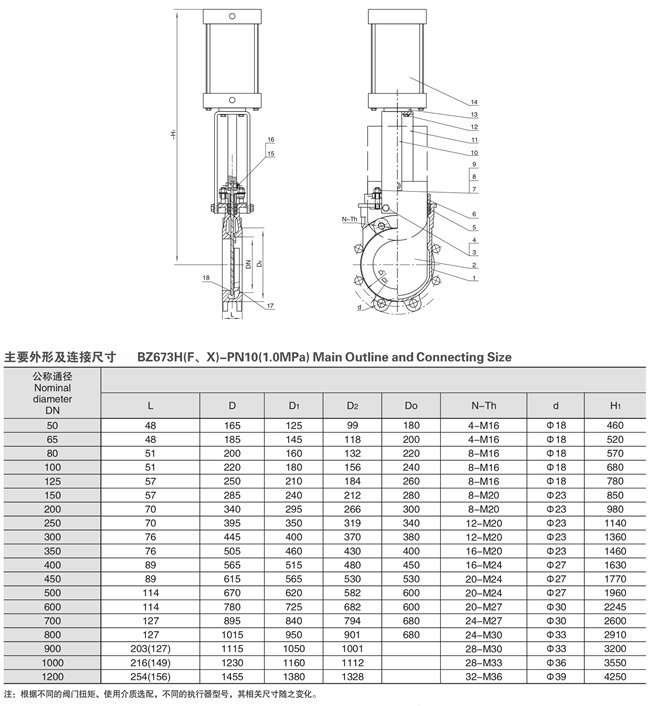

氣動刀型閘閥產品參數：
公稱壓力：0.6MPa、1.0MPa，1.6MPa,2.5MPa,150Lb
公稱通徑：DN50~2000mm NPS2"~48
適用溫度：~38~+1100°C（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：GB/T9113、JB/T79
法蘭：ANSI B16.5、GB/T9113、JB/T29。
密封形式：軟密封
泄漏量：軟密封：A級（零泄漏）
PZ673H

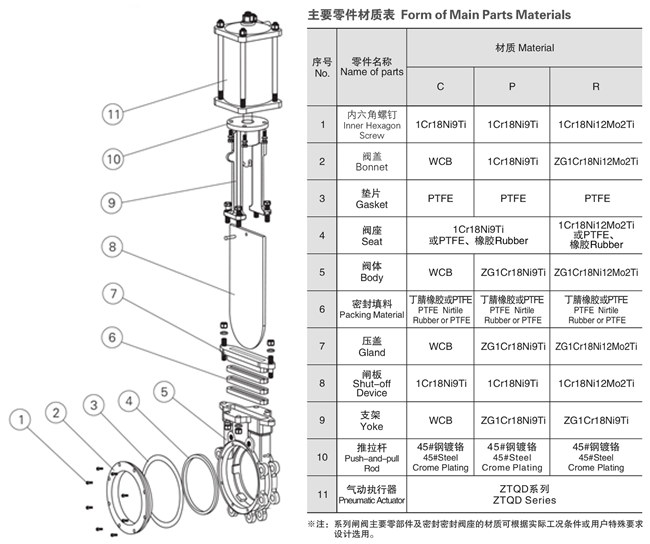

氣動刀型閘閥零件材質：
| 零件名稱 | 材料 |
| 氣缸 | 鋁合金 |
| 閥體 | WCB、CF8、CF8M、CF3、CF3M、2520 |
| 閘板 | 2Cr13、304、316、304L、316L、2520 |
| 密 封 圈 | NBR、EPDM、PTFE、不銹鋼合金 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、304、316 |
| 填料 | PTFE、柔性石墨 |
