TCJ641H氣動不銹鋼截止閥工作原理：
TCJ641H氣動不銹鋼截止閥使用壓縮空氣作為動力源的閥門大部分采用遠程控制，由主控室手動或自動觸發動作指令，使進、排氣電磁閥動作，向執行機構內供、排壓縮空氣。氣動執行器工作的時候壓縮空氣作用在活塞或隔膜上，克服閥門動作的摩擦力和閥桿上的彈簧彈力，從而壓下(對于失氣開閥門)或提起(對于失氣關閥門)閥桿，帶動閥芯上下動作，使閥門打開或關閉。在閥門失氣，驅動頭內無壓縮空氣時，閥門會按照系統的要求處于全開或全關的安全位置。電廠用儀用壓縮空氣，供氣壓力一般為4～9bar，在進入到閥門之前，首先通過過濾器將壓縮空氣過濾、凈化，然后通過減壓閥減壓，入口壓力表的讀數不超過4bar。壓力調整是能通過調節安裝在減壓閥頂部的調節螺釘來實現的，調節前要先擰松保護蓋。
氣動不銹鋼截止閥屬于強制密封式閥門，關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥瓣時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。臺臣氣動不銹鋼截止閥的介質流向就改由閥瓣上方進入閥腔，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。
TCJ641H氣動法蘭截止閥：采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。
TCJ641H氣動法蘭截止閥閥體、閥蓋的設計經過嚴格的計算具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠并方便填料的更換。填料、墊片亦根據實際工況或用戶要求合理選配，可適用于各種壓力，溫度及介質工況，密封可靠，性能優良。中大口徑設置滾動軸承，啟閉輕松。
TCJ641H氣動不銹鋼截止閥結構特點：
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
TCJ641H氣動不銹鋼截止閥技術規范：

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材 料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標 志		GB/T12220
供 貨		JB/T7928

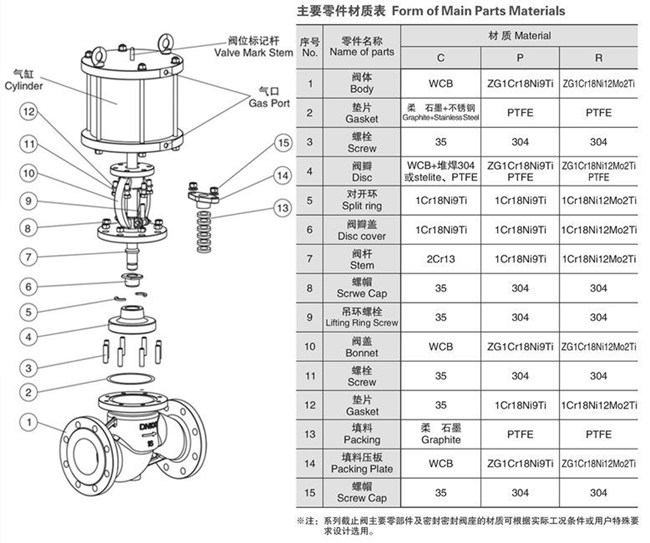

TCJ641H氣動不銹鋼截止閥結構圖:

氣動不銹鋼截止閥選用原則：
1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工系統的高溫、高壓管路上。
2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。
3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。
最明顯的優點是： 在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小，因而耐磨。 開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。 通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。
氣動不銹鋼截止閥的操作：
1、對于氣動截止閥，不但要會安裝和維護，而且還要會操作。
2、啟閉截止閥，用力應該平穩，不可沖擊。某些沖擊啟閉的高壓截止閥各部件已經考慮了這種沖擊力與一般截止閥不能等同。
3、當氣動截止閥全開后，應將手輪倒轉少許，使螺紋之間嚴緊，以免松動損傷。
4、管路初用時，內部臟物較多，可將截止閥微啟，利用介質的高速流動，將其沖走，然后輕輕關閉（不能快閉、猛閉，以防殘留雜質夾傷密封面），再次開啟，如此重復多次，沖凈臟物，再投入正常工作。
5、常開氣動截止閥，密封面上可能粘有臟物，關閉時也要用上述方法將其沖刷干凈，然后正式關嚴。
6、某些介質，在氣動截止閥關閉后冷卻，使閥件收縮，操作人員就應于適當時間再關閉一次，讓密封面不留細縫，否則，介質從細縫高速流過，很容易沖蝕密封面。
7、氣動截止閥操作時，如發現操作過于費勁，應分析原因。若填料太緊，可適當放松，如閥桿歪斜，應通知人員修理。有的截止閥，在關閉狀態時，關閉件受熱膨脹，造成開啟困難；如必須在此時開啟，可將閥蓋螺紋擰松半圈至一圈，消除閥桿應力，然后板動手輪。
氣動不銹鋼截止閥的安裝維護注意事項：
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及偉動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
