氣動三片式快裝球閥

品牌/廠家：TAICHEN/臺臣
型號/名稱：Q681F氣動三片式快裝球閥
執行器：單作用、雙作用
鏈接：快裝、卡套
材質：304、316、316L
附件：電磁閥、定位器、三聯件
閥座密封：PTFE≤180℃；
連接方式：快裝式、焊接式、螺紋式；
適用介質　啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品

QQ空間新浪微博騰訊微博人人網網易微博更多

氣動三片式快裝球閥概述：
Q681F氣動三片式快裝球閥（氣動三片式卡箍球閥）由活塞式氣動執行器和快裝衛生級球閥組成，球閥采用卡箍連接，拆裝方便。氣動快裝衛生級球閥閥體，球，閥桿都采用衛生級不銹鋼材料加工，內外表面經過拋光處理，易清洗。氣動快裝衛生級球閥閥座采用聚四氟乙烯，安全無毒，密封性好。與氣動執行器采用ISO5211標準高平臺連接，安裝方便。氣動執行器配裝電磁閥，行程開關等附件，用于遠程自動控制。適用于食品行業。
Q681F氣動三片式快裝球閥閥體采用不銹鋼精制而成，流道內壁電子拋光，保持流體暢通無阻。氣動衛生級球閥流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角且容易清洗。臺臣閥門氣動衛生級球閥密封面采用的全包PTFE沒有死角，保證衛生。臺臣氣動快裝衛生級球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。氣動球閥

氣動三片式快裝球閥型號編制說明：

Q	6	S	1	4	F	-16	P
閥門類型	動作方式	操控	連接方式	閥門結構	密封材料	公稱壓力	閥體材質
Q：球閥	6：氣動	S：手輪	1：內螺紋	4：L型三通	F：聚四氟乙烯	16：1.6MPa	P：不銹鋼304
		無：省略		5：T型三通	PPL：對位聚苯		R：不銹鋼316

氣動快裝球閥技術參數：
公稱通徑：15～102mm；
公稱壓力：PN1.0MPa；
閥軸材質：不銹鋼；
閥體材質：304/316/316L不銹鋼；
球體材質：304/316/316L不銹鋼；
氣動執行器參數：
執行器型號：GT、AT、AR、AW系列單雙作用氣動執行器；
供氣壓力：0.4～0.7MPa；
氣源接口：G1/4"、G1/8"、G3/8"、G1/2"；
環境溫度：-30～+70℃；
作用形式：單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)；
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)；
可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。
氣動三片式快裝球閥閥體：

閥體形式	二通式、三通式
公稱通徑	DN15～100mm
公稱壓力	PN1.0 MPa
連接形式	快裝式(卡箍式)、焊接式、螺紋式
適用溫度	PTFE≤180℃
適用介質	啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
產品特點	安全衛生，密封好、使用壽命

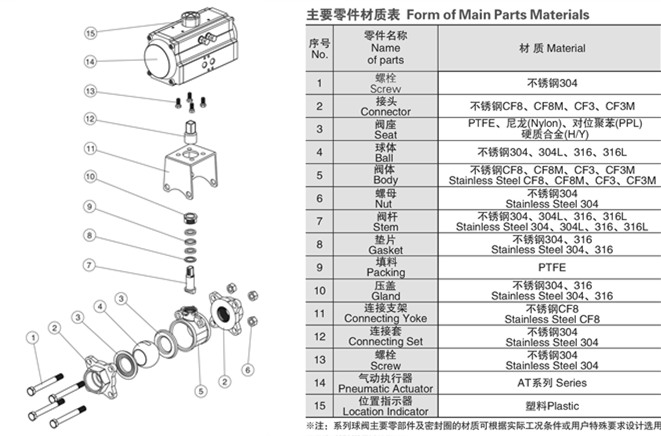

氣動三片式快裝球閥零件材料：
氣動三片式球閥結構圖

氣動三片式快裝球閥結構圖：
氣動卡箍球閥價格,氣動活接快裝球閥廠家

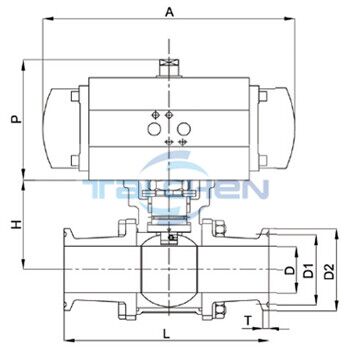

氣動三片式快裝球閥外形連接尺寸：

DN	英寸	卡箍連接						氣動執行器
DN	英寸	L	D	D1	D2	H	T	P	A
10	3/8	75	10	20.24	25.5	42	2.85	96	145
15	1/2	99	15	43.6	50.5	42	2.85	96	145
20	3/4	104	20	43.6	50.5	48.5	2.85	115	158
25	1	119	25	43.6	50.5	58.5	2.85	115	158
32	1 1/4	126	32	43.6	50.5	63	2.85	137	177
40	1 1/2	144	38	43.6	50.5	71	2.85	147	196
50	2	156	50	56.3	63.9	78	2.85	96	145
65	2 1/2	190	65	70.6	77.5	100	2.85	165	225
80	3	220	76	83.3	90	109	2.85	182	273
100	4	270	100	110.3	118.9	205	2.85	182	273
