Q641F氣動緊急切斷球閥

品牌：臺臣/TAICHEN
型號：Q641F、Q641Y、氣動切斷球閥
切斷時間：1-2秒
材質：碳鋼、不銹鋼
執行器：單作用、雙作用
密封：軟密封、硬密封
壓力：PN1.6-6.4mpa
溫度：-29-~300℃
口徑：DN15-250mm

QQ空間新浪微博騰訊微博人人網 網易微博更多

氣動緊急切斷閥工作原理：
Q641F氣動緊急切斷閥（單作用氣動切斷球閥）是一種安全保護閥，安裝在液化石油氣（燃氣），液相與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉，以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。氣動切斷球閥是由球閥及單(雙)作用活塞式氣動執行器組成，具有結構緊湊、體積小、行可靠、密封性好、維修容易等特點。氣動切斷球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，以實現全開-全閉的動作，氣動切斷球閥按其密封性能可分軟密封閥座及金屬密封閥座。臺臣氣動緊急切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。①燃氣泄漏報警器報警通電，電磁閥通電排氣，閥門自動關閉。②手動控制電磁閥(按下紅色卡子)排氣，閥門自動關閉。
氣動活塞式切斷閥（簡短活塞式切斷閥），是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大、閥體設計新穎，流阻小、額定流量系數大、許用壓差大密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。氣動切斷球閥

氣動緊急切斷閥結構與原理：
氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部組成，中間由支架邊接而成。根據調節機構的形式。氣動活塞式執行機構有單作用（彈簧復位）和雙作用（雙進氣）二種。采用單作用執行機構，整機作用方式可分為氣關式（水平管路接通）和氣開式（水平管路斷開）。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。
氣動緊急切斷閥作用原理：
;當信號壓力為零，由于彈簧（單作用僅有）的預緊力，使閥芯處于初始狀態（常開或常閉）。當執行機構接到信號壓力（0.4~0.6MPa）時，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電樣閥，使活塞式切斷閥控制更加方便、簡捷。
氣動緊急切斷閥主要技術參數：

公稱通徑	DN(mm)	15～250
公稱壓力	PN(MPa)	1.6	2.5		4.0		6.4
試驗壓力(MPa)	強度試驗	2.4	3.75		6.0		8.6
	密封試驗（水）	1.76	2.75		4.4		7.04
	密封試驗（氣）	0.6
泄漏量	A級（軟密封）、V級（硬密封）
設計標準	GB／T12237-1989
法蘭連接尺寸	GB／T9113.1-2000、JB/T79-94、HG20592-1997
結構長度	GB／T12221-2005，ISO 5752/EN558-1
壓力溫度額定值	GB/T12224-2007、ASME B16.34-2003、ISO 7005-1
壓力試驗	GB／T 13927、JB/T9092-1999
適用介質	水，污水，蒸汽，空氣，各種油類，酸類，堿類，鹽類等。
適用溫度	聚四氟乙烯≤150℃，對位聚苯≤300℃，合金硬密封≤550℃
驅動方式	氣動
氣動執行器	TCA雙作用、TCA單作用（彈簧復位）、AW型
控制形式	開關 型
可選控制附件	電磁換向閥	AC220V/DC24V
		單作用		二位三通
		雙作用		二位五通		單電控
						雙電控
	限位開關	機械式
		感應式
	手操機構
	氣源處理三聯件

氣動緊急切斷閥主要零件材質：

零件名稱	材料
氣動執行器	A型：鋁合金 / AW型：鑄鐵
閥體	WCB、CF8、CF8M
球體	2Cr13、CF8、CF8M
密封圈	PTFE、PPL、2C13+滲氮、304/316+STL合金
閥桿	2Cr13、CF8、CF8M
填料	PTFE、石墨

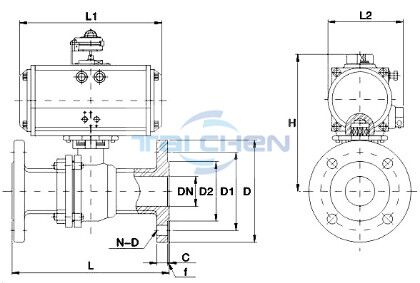

氣動緊急切斷球閥結構圖：

氣動緊急切斷閥外形尺寸：單位：mm

DN	L	H	L1	L2	1.6MPa			2.5MPa			氣動執行器 (雙作用)
					D	D1	N-D	D	D1	N-D
15	130	198	160	72	95	65	4-14	95	65	4-14	TCA52
20	140	205	160	72	105	75	4-14	105	75	4-14	TCA52
25	150	224	190	83	115	85	4-14	115	85	4-14	TCA63
32	165	264	206	95	135	100	4-18	135	100	4-18	TCA75
40	180	282	216	103	145	110	4-18	145	110	4-18	TCA83
50	200	301	260	109	165	125	4-18	165	125	4-18	TCA92
65	220	341	286	120	185	145	4-18	185	145	8-18	TCA105
80	250	367	286	120	200	160	8-18	200	160	8-18	TCA105
100	280	410	340	142	220	180	8-18	235	190	8-23	TCA125
125	320	488	480	174	250	210	8-18	270	220	8-25	TCA160
150	360	554	538	206	285	240	8-23	300	250	8-25	TCA190
200	400	677	568	226	340	295	12-23	360	310	12-25	TCA210
250	450	731	660	260	405	355	12-25	425	370	12-30	TCA240
