ZMAQ氣動薄膜三通調節閥工作原理：
ZMAQ氣動薄膜三通調節閥（又名氣動三通控制閥）有合流和分流兩種形式，由氣動執行機構和三通合流或三通分流調節閥組成。工作是以氣源為驅動力，定位器為基礎，接受統一的標準信號4-20ma或0-10v驅使閥門開度與此操作信號相對應。合流閥的作用是將兩種流體匯合成一路流體，分流閥是將一種流體分成兩路流體。分流與合流只能對應選用，但當氣動薄膜三通調節閥的口徑大于80mm時，合流閥可用于分流場合，可代替兩臺單、雙座調節閥，節省投資，占據空間小。氣動薄膜三通調節閥通常用于熱交換的兩種介質調節及簡單的配比調節。臺臣閥門氣動薄膜三通調節閥廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型兩種。泄 漏等級有II級、IV級；流呈特性為直線和等百分比。多種品種規格可供選擇。
ZMAQ氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。上海臺臣氣動薄膜三通調節閥廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。

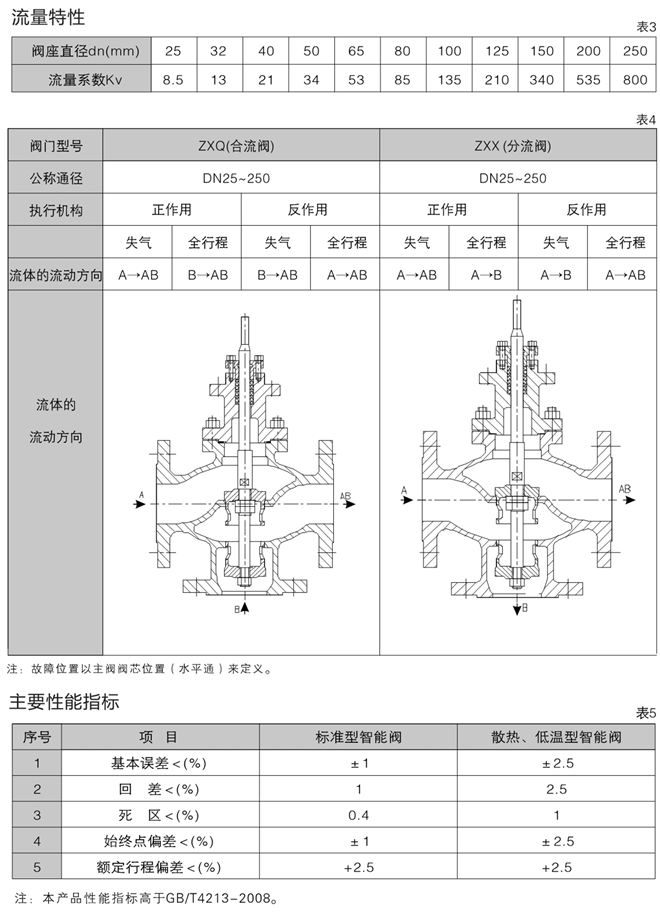

ZMAQ氣動三通調節閥合流、分流閥芯位置:
ZMAQ氣動三通合流調節閥和氣動三通分流調節閥芯位置不一樣，合流調節閥的閥芯位于兩閥座之內，分流閥的閥芯位于兩閥座之外，這樣設計閥芯，可以使流動方向將閥芯處于流開狀態，合流調節閥能穩定操作。所以，一般而言，合流調節閥應用于合流的場合，分流調節閥應用于分流的場合。
ZMAQ氣動薄膜三通調節閥有三通合流及三通分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。
ZMAQ氣動薄膜三通調節閥有兩種結構形式：
ZMAQ氣動薄膜三通調節閥有3個出入口與管道相連，相當于兩臺單座閥合成一體。按作用方式分為氣動三通合流調節閥和氣動三通分流調節閥兩種。合流調節閥是兩種流體通過閥加以混合，例如兩種不同溫度的流體通過閥混合溫度介于前兩者之間的流體。這種閥有兩個進口和一個出口。分流調節閥是把一種流體通過閥后分成兩路，當閥在關閉一個出口的同時就打開了另一個出口，這種閥有一個入口和兩個出口。
ZMAQ氣動薄膜三通調節閥采用雙閥芯上下導向結構，配用多彈簧執行機構，閥體為四通結構，即一進二出（分流型），二 進一出（合流型），從而達到流體混合升溫或降溫作用，或流體不等呈分流，滿足不同工況的使用要求。上海臺臣三通調節閥體具有結構緊湊、里呈輕、動作靈敏、壓降損失小、允許壓新式高、閥容呈大、流呈特性精確和維護方便等優點，可用于各種不同的的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他各行業的自動化控制。
ZMAQ氣動薄膜三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通調節閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。
ZMAQ氣動薄膜三通調節閥分類：
1、氣動三通調節閥有兩個閥芯和閥座，結構與雙座閥類似。但三通調節閥中，一個閥芯與閥座間的流通面積增加時，另一個閥芯與閥座間的流通面積減少。而雙座閥中，兩個閥芯和閥座間的流通面積是同時增加或減少的。
2、氣動三通調節閥的氣開和氣關只能通過選擇執行機構的正作用和反作用來實現。雙座閥的氣開和氣關的改變可直接將閥體或閥芯與閥座反裝米買現。
3、臺臣氣動三通調節閥用于需要流體進行配比的控制系統時，由于它代替一個氣開控制閥和一個氣關控制閥，因此，可降低成本并減少安裝空間。

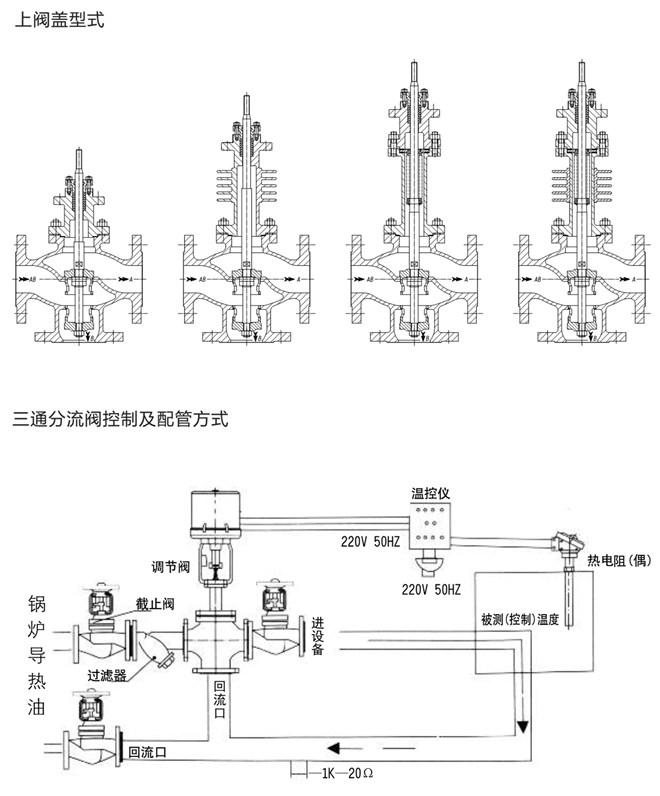

4、氣動三通調節閥也用于旁路控制的場所，例如，一路流體通過換熱器換熱，另一路流體不進行換熱。當三通閥安裝在換熱器前時，采用分流三通調節閥；當三通調節閥安裝在換熱器后時，采用合流三通調節閥。由于安裝在換熱器前的三通閥內流過的流體有相同溫度，因此，泄漏量較小；安裝在換熱器后的三通閥內流過的流體有不同的溫度，對閥芯和閥座的膨脹程度不同，因此，泄漏量較大。通常，兩股流體的溫度差不宜超過150℃。
5、采用閥籠結構的氣動三通調節閥，帶平衡孔，采用閥籠導向。因此，可大大降低不平衡力。早期的三通調節閥采用圓筒薄壁窗口，用閥芯側面導向，雖然可減小不平衡力，但在一股流體接近關閉(流關流向)時，仍有較大的不平衡力，而且，隨閥門開度的變化，不平衡力變化，采用帶平衡孔的閥籠結構，可使不平衡力消除，并有阻尼作用，有利于控制閥的穩定運行。
6、由于氣動三通調節閥的泄漏量較大，在需要泄漏量小的應用場合，可采用兩個控制閥(和二通接管)進行流體的分流，或合流，或進行流體的配比控制。
ZMAQ氣動薄膜三通調節閥的結構特點:
1.氣動三通調節閥的分流調節閥工作時，一個通路處全關，另一個通路在全開的位置，關閉時受力與單座閥相似。
2.氣動三通調節閥是由單、雙座閥改型而成，并利用閥芯自身導向，更換氣開氣閉時，必須更換執行機構。
3.由于小口徑不平衡力小，當DN≤80時，合流調節閥可以用于分流場合。
4.氣動三通調節閥閥芯與套筒閥的套筒一樣，其節流面積又開打窗口和打小孔兩種，后者有降低噪聲、減少共振的功能。
ZMAQ氣動薄膜三通調節閥法蘭標準：
鑄鐵法蘭按GB4216.5-84
鑄鋼法蘭按GB9113-88 JB/T79-94
法蘭密封面型式:PN10 、PN16為凸面;PN40 PN64為凹凸面,閥體為凹面.
薄膜執行機構氣信號接口:內螺紋M16×1.5
夾套保溫型夾套載熱體接口:對焊φ18×4
