氣動三通溫控閥成套控制介紹：
ZXX、ZXQ分體式氣動三通溫控閥又稱氣動三通溫度調節閥(或防爆型氣動薄膜三通調節閥、定位器防爆)、配合智能PID調節器及PT-100溫度傳感器等附件組成，具有高控制精度(可達到+0.2%的控制精度)，調節性能及控制精度遠超過常規型自力式三通溫度調節閥。臺臣閥門可根據用戶系統是加溫、或降溫系統選用合理的氣動三通溫控閥成套控制方案，在恒溫場合也可直接選用氣動三通合流溫控閥，一端進蒸汽，一端進冷水，實現冷熱混合實現溫度的精準控制。
氣動三通溫控閥成套控制原理：
分體式氣動三通溫控閥采用自反饋系統，PT-100傳感器(4)通過采集被調介質自身的實時溫度變化，經智能PID調節器(3)轉換為DC4-20mA的標準控制信號來控制氣動三通調節閥(1)的開啟度，通過溫度高低，控制介質往另外一個出口流出，從而能直接對蒸汽、熱氣、熱油等介質的溫度實行自動PID調節和控制，亦可使用在防止過熱或熱交換場合，作為調節溫度，降溫、恒溫、加溫等設備使用。關于本文只是簡單介紹了一個三通溫控閥的控制方案，更多溫度解決方案，用戶可提供參數，或者直接聯系我司工作人員。

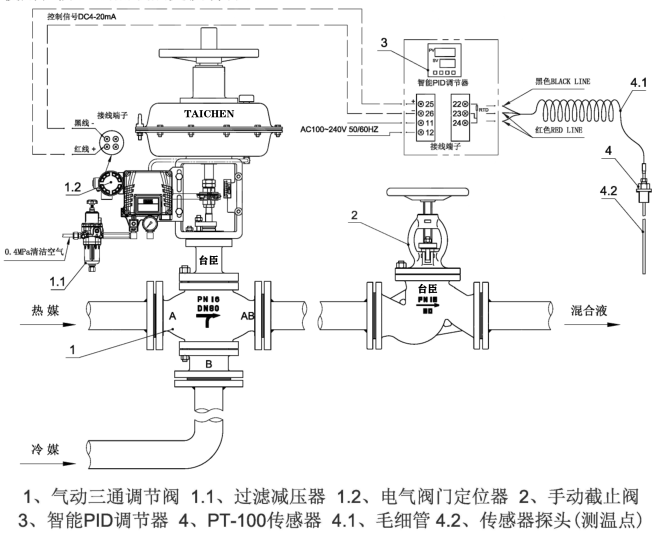

氣動三通溫控閥-成套控制系統圖：

1、氣動三通調節閥1.1、過濾減壓器1.2、電氣閥門定位器2、手動截止閥3、智能PID調節器4、PT-100傳感器4.1、毛細管4.2、傳感器探頭(測溫點)
分體式氣動三通溫控閥接線說明:
1、智能PID調節器(3)端子22、23、24接傳感器(4)的3個接線端子(注意端子顏色) ;2、智能PID調節器(3)端子25和端子26接氣動調節閥(1)的定位器(1.2)接線端子;3、智能PID調節器(3)端子11和端子12接AC100~240V 50/60HZ電壓;4、空氣過濾減壓器(1.1)接0.4MPa清潔空氣。
注:①所有儀表在出廠前均已調試完成，在現場只需按圖示接線完成即可正常工作，如現場控制值波動較大，請重新調試系統相關P、1、D值，即使用智能PID調節器(3)自整定功能，具體操作步驟參見NHR5000型智能PID調節器使用說明書(P17之7.3條) ;
②由于智能PID調節器(3)無防爆型，安裝在要求防爆場合必須將智能PID調節器(3)置于防爆控制箱內或?qū)⑵浒惭b在非防爆區，且智能PID調節器(3)與調節閥(1)的控制信號線必須用屏蔽線(3芯、1.5平方)。
下圖為分體式氣動三通合流溫控閥成套控制系統圖：
