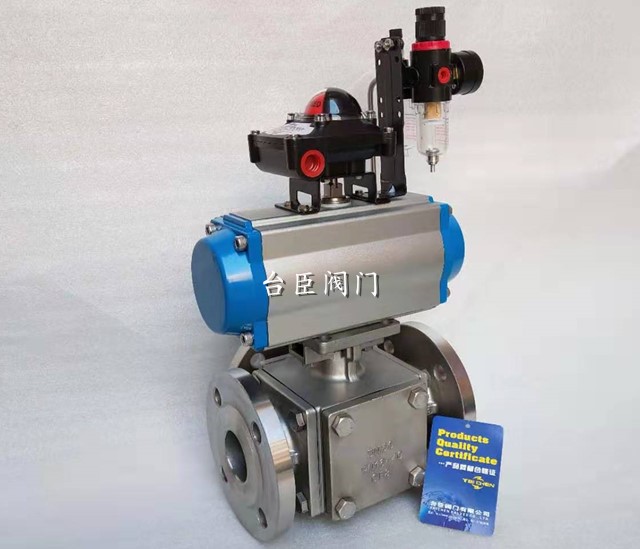

氣動方形三通球閥又叫臺灣體方型三通球閥,顧名思義是引進臺灣先進制造工藝改良升級的產品。該氣動方形三通球閥由L型或T型方體三通球閥及氣動執行器加附件等組成的,其產品特點是采用硅溶膠精鑄工藝,加高平臺帶壓蓋式結構,可作為手動使用,在不需要支架的前提下還可裝氣動執行器或電動機構,滿足遠程自動化控制的市場需求,由于此閥采用方形可拆卸的硅溶膠鑄造工藝,外觀可與進品產品媲美,性價相當高,性能可靠。臺臣牌方形三通球閥設計為全通徑結構,流量大,內部不會有存液或留料等現象,整體球閥可拆卸成五部分,便于維修更換,用戶可根據流向要求變換執行器,或者球芯流向,該方形三通球閥的出現是當代制造工藝、結構設計等優質的產品。
氣動方形三通球閥工作原理:
臺臣牌新磨具方形三通球閥結構有T型和L型兩種。T型結構三通工作能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型結構三通球閥型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。臺臣牌臺灣型方體三通球閥根據用戶需求加裝氣動執行器及電磁閥等附件,可實現遠程一體化控制,是未來智能自動化時代的必須品。
方體L型流道的2面閥座三通球閥,采用2面閥座。主要用于流路的換向。
方體T型流道的4面閥座三通球閥,采用4面閥座,受力平衡,保證閉止通道上可靠密封。三通球閥主要用于分流、混流、換向以及三通道的完全開放。
氣動方形三通球閥產品特點:
1、硅溶膠精鑄工藝、零缺陷、外觀精美、可與進品產品媲美。
2、方形三通球閥是組合式閥體,方便維護、拆卸,根據流向要求也可現場變換。
3、三通球閥閥體采用全通徑設計,流量大,無滯留。
4、三通方體球閥附合ISO5211S標準的高平臺設計,根據ISO5211標準設計的驅動器安裝平臺可以直接,加裝各類型執行器:比如常用氣動和電動執行機構。
5、根據用戶使用介質可選用碳鋼或不銹鋼閥體,密封有PTFE耐溫≤150℃,PPL耐溫≤280℃。
6、根據使用工況還可變換執行器的功能,如防爆型、調節型,智能型等。
7、后裝式結構便于清洗,根據此閥體多加裝一個出口及變換閥芯亦可變成方形四通球閥。

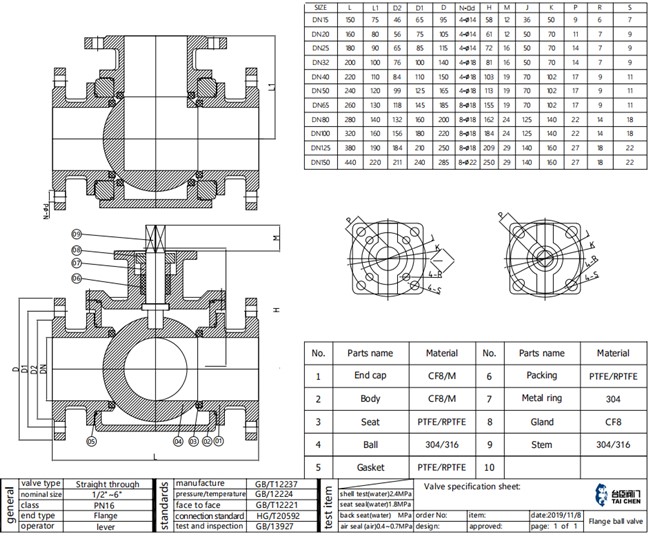

以上方形三通球閥圖片由臺臣閥門原創提供的實物圖片,實際產品跟圖片一模一樣,新磨具,結構由老磨具改良升級,無缺陷,質量穩定、外觀精美、性能可靠,歡迎廣大用戶選用我司的產品,我們?nèi)娜鉃槟峁└鼭M意的產品和服務,讓我們合作共贏,下圖為無頭方體三通球閥外形尺寸圖,跟實際尺寸完全一致,如需加裝氣動執行器、電磁閥、限位開關、三聯件等可聯系臺臣工作人員,我們?yōu)槟可矶ㄗ龊线m的產品,可提供三維圖或CAD圖紙。
更多臺灣型方體氣動方形三通球閥尺寸圖、價格、說明書等樣本資料,請聯系臺臣閥門,讓我們?yōu)槟?wù)。
