調節閥噪音計算前言：
眾所周知，由于噪聲對人體的健康有害，因此，需要設法限制工業裝置所產生的噪聲的強度。1970年，美國《職業保護和健康條例》規定了工作場所的最大允許聲級：每天工作八小時的地方，聲級不允許超過90dB(A)；每天工作六小時的地方；聲級不允許超過92dB(A)等等。到目前為止，作為工業設計時的一個依據。要設法限制噪聲，首先就要預先估計出可能產生的噪聲之強度。調節閥是煉油、化工等工業裝置中一個重要的噪聲源。因此，在設計中選用調節閥時，應預先估算出它可能產生的噪聲之強度，以便采取相應的措施。目前，我國對于調節閥噪聲的研究工作只是剛剛開始，還沒有標準的計算方法。 本文介紹西德機器制造業協會（VDMA）標準對調節閥噪聲的估算，供大家參考。
臺臣調節閥噪音的預算：
可壓縮流體噪音的預算可根據流體條件、管道規格、調節閥型式等參數來預算出距離調節閥出口1m，管道表面1m處所產生可壓縮流體的噪音值。
調節閥其計算方法如下所述：
1）調節閥計算中所需的參數
a、閥型式（HCN、HCB等）
b、公稱通徑×閥座直徑（額定Cv值）
c、流體名稱
d、計算條件下的流量（*注）
e、計算條件下的入口、出口壓力（*注）
f、計算條件下的壓差（*注）
g、流體溫度
h、流體的比重或過熱溫度
i、出口管到道的口徑及壁厚（t）（配管直徑）
注：計算條件有最大、正常、最小值等，應分別進行計算。
2）調節閥噪音的預算公式
SPL=SPL△P+SPLCV+SPLV+SPL(t2/D)
SPL：調節閥噪音聲壓級（dBA）
SPL△P：調節閥兩端壓差引起的噪音聲壓級（dBA）（參考圖1）
SPLCV：調節閥流量噪音聲壓修正值（參考圖2）
SPLV：調節閥結構型式噪音聲壓級修正值（參考圖3、4）
SPL(t2/D)：配管噪音聲壓級修正值（參考圖5、表1）
3）調節閥計算順序
a）確定閥的型式
b）根據流體條件計算Cv值，確定連接口徑（確定額定Cv值）---------------------------①
c）根據閥工作時流體條件計算Cv值---------------------------------------------------②
d）用①②計算出L= ×100
e）計算△P/P1（△P：閥壓差kgf/c㎡；P1：進口絕對壓力kgf/c㎡）
f）求出SPL△P----------------------------------------------------------------用△P從圖1
求出SPLCV-----------------------------------------------------------------用Cv值從圖2
求出SPLV------------------------------------------------------------用△P/P1從圖3或圖4
求出SPL(t2/D)------------------------------------用配管直徑、壁厚（或口徑）從圖5或表1
g）對f項各值求和。
注：閥體口徑額定Cv并非選定的額定Cv值，而是連接口徑下所具有的最大Cv值。
調節閥噪音的預算：

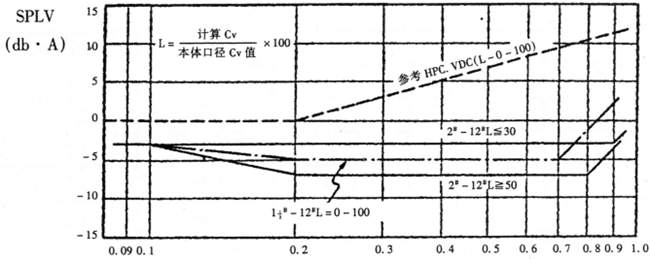

調節閥結構型式噪音聲壓級修正值（ANSI900～2500）
表1  出口側管道的噪音衰減值SPL

公稱通徑	出口配管管壁厚號（Sch.No）								XS	XXS	SGP
	20	30	40	60	80	100	120	160
25			-2		-7			-13			-1
40			0		-5			-12	-6	-17	1
50			2		-4			-12	-4	-16	2
65			-1		-6			-12	-6	-18	2
80			-1		-6			-13	-6	-18	4
100			0		-6		-10	-14	-6	-18	5
125			1		-6		-11	-15	-6	-18	7
150			1		-7		-11	-15	-7	-18	7
200	5	3	2	-3	-7	-8	-13	-17	-7	-16	7
250	7	3	1	-5	-8	-11	-11	-19	-5		7
300	9	4	0	-7	-9	-15	-15	-20	-3		7

SGP：為標準氣體管道。
2 調節閥噪音預算的計算實例
（1）調節閥 計算實例-1
［流體條件］                                               ［預算噪音］
 流體名稱：空氣                                             SPL△P=97dB﹒A（△P=8kg/cm2---- 圖1）
 流體壓力：進口壓力P1=16 kgf/cm2（A）     SPLcv=2dB﹒A（Cv=200---------  圖2）
                出口壓力P2=8 kgf/cm2（A）        SPLv=-5dB﹒A
                閥壓差△P=8 kgf/cm2                               （L=（200/300）*100=62-- 圖3）
                計算Cv值=200                                          （△P/P1=8/16=0.5）
［調節閥技術參數］                                      SPL(t2/D)=-7dB﹒A（6B Sch.80----表1）
閥型式：HCN 低噪音籠式調節閥
閥通徑：6B X 6B （CV=330）                       如果使用HCB壓力平衡籠式調節閥：
出口配管：6B Sch﹒80                                  SPLv=+7dB﹒A（△P/P1=0.5-------- 圖1）
                                                                    ∴SPL=97+2+7-7=99 dB．A
（2） 調節閥計算實例-2
［流體條件］                                                   ［預算噪音］
流體名稱：空氣                                                 SPL△P=111dB﹒A（△P= 45fkg/cm2--- 圖1）
流體壓力：進口壓力P1=100 kgf/cm2（A）       SPLcv=2.5dB﹒A（Cv=220---------  圖2）
                出口壓力P2=55 kgf/cm2（A）          SPLv= -7 dB﹒A
                閥壓差△P= 45 kgf/cm2                                 （L=（220/365）*100=60 -- 圖3）
                計算Cv值=220                                                （△P/P1=45/100 = 0.45          ）
［調節閥技術參數］                                           SPL(t2/D)= 17dB﹒A（6B Sch.160----表1）
閥型式：VDN 高壓低噪音籠式雙座調節閥
(ANSI1500)
閥通徑：8B X 8B （CV=365）                            ∴SPL=111+2.5-7-17=89.5 dB．A
出口配管：6B Sch﹒160                                       如果使用HPC高壓壓力平衡籠式閥(ANSI1500)
                                                                          SPLv= +6 dB﹒A（△P/P1 = 0.45 ------ 圖4）
                                                                         ∴SPL=111+2.5+6-17=102.5 dB．A
非壓縮流體調節閥的噪音預算：
1  對非壓縮流體的調節閥噪音值進行預算（因氣蝕產生的噪音）
關于距離調節閥出口1m，管道表面1m處調節閥所產生非壓縮流體的氣蝕噪音值的計算公式如下所述。
（1）計算中所需的參數：
a、閥型式
b、調節閥的節流直徑（額定Cv值）
c、流體名稱
d、計算條件下的流量（*注）
e、計算條件下的入口、出口壓力（*注）
f、計算條件下的壓差（*注）
g、流體進口側的溫度
h、流體的比重
i、進口側溫度下的飽和蒸汽壓
j、出口管道的口徑及配管管道號
注：計算條件有最大、正常、最小值等，應分別進行計算。
（3） 噪音的預算公式
SPL=SPL△P+SPLcv+SPLP1+SPLv+SPLt  其中
SPL=調節閥噪音的預算值（dB﹒A）
SPL△P=根據調節閥前后壓差所整理出來的值（參照圖6）
SPLcv =根據CV值所整理出來的值（參照圖7）
SPLP1 =根據閥進口側壓力所整理出來的值（參照圖8）
SPLv =根據調節閥的型式、流量特性及氣蝕系數所產生的修正值。
［HLS、HTS、HPS、VST（參照圖10），（HCB、HPC、VDC參照圖9）］SPLt =由于出口側配管壁厚所產生的噪音衰減效果（參照表2）

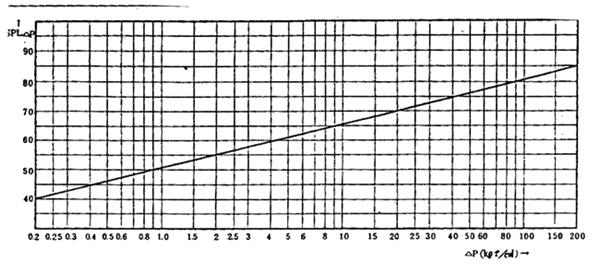

圖6        調節閥基準噪音聲壓級
                                                      圖7  流量系數噪音聲壓級的修正值

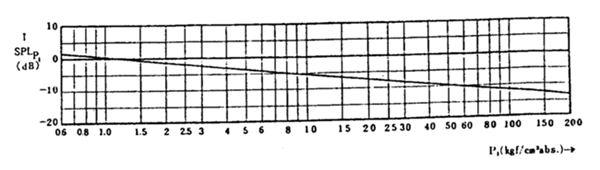

圖8  調節閥進口側壓力噪音聲壓級的修正值

（4） 計算順序
a） 確定調節閥的型式。
b） 根據流體參數計算出Cv值，確定出調節閥的口徑。（確定出調節閥所定口徑下的額定Cv值）
c） 計算出各使用條件下的Cv值。
d） 計算出氣蝕系數   由K=△P/（P1-Pv）來計算。
e） 計算出SPL△P ----------------- 用△P從圖6
計算出SPLcv ------------------ 用Cv從圖7
計算出SPLP1 ---------------------  用P1從圖8
計算出SPLv ------------------- HCB、HPC、VDC場合從圖9，HLS、HTS、HPS、VST的場合從圖10
計算出SPLt ------------------- 用表2求得
△P：調節閥壓差   kgf/cm2
P1：進口側壓力    kgf/cm2（A）
Pv：進口側溫度下的飽和蒸汽壓力   kg/cm2（A）
f） 加出（e）項的計算值。
2 預算噪音的計算實例
［流體條件］                                                  ［預算噪音］
流體名稱：水                                                   a）HCB的場合
流體壓力：進口壓力P1=10 kgf/cm2（A）         SPL△P=59Db（△P=△P=4kgf/cm2 -----  圖6）
                出口壓力P2=6  kgf/cm2（A）           SPLcv= 23dB（CV=211 -------------  圖7）
                閥壓差 △P= 4kg/cm2                        SPLp1=-6 dB（P1=10 kgf/cm2（A）--- 圖8）
                流體溫度：100OC                              SPLv = 3.5dB
              （飽和蒸汽壓：1kgf/cm2 abs）           （△P/（P1-P2）=4/（10-1）=0.45-------- 圖9）
               計算Cv值：211                                    SPLt=0 dB（6B Sch﹒40 ------------ 表2）
                                                                        ∴SPL=59+23-6+3.5+0=79.5 dB．A
［調節閥其他技術參數］
閥型式：HCB 壓力平衡籠式調節閥                   b）HTS的場合
閥口徑：6B X 6B                                            SPLv = 7.5dB（△P/（P1-P2）=0.45 ---- 圖10）
閥特性：等百分比
出口側配管：6B Sch.40                                ∴SPL=59+23-6+7.5+0=83.5 dB．A

（氣蝕系數）

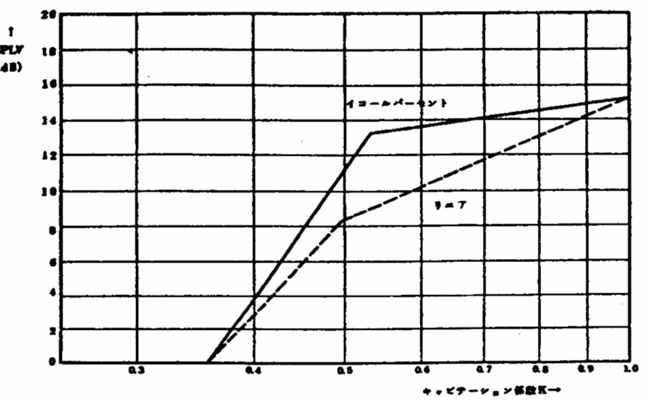

圖9  調節閥氣蝕系數的噪音修正值（HCB、HPC、VDC場合）

	（氣蝕系數）

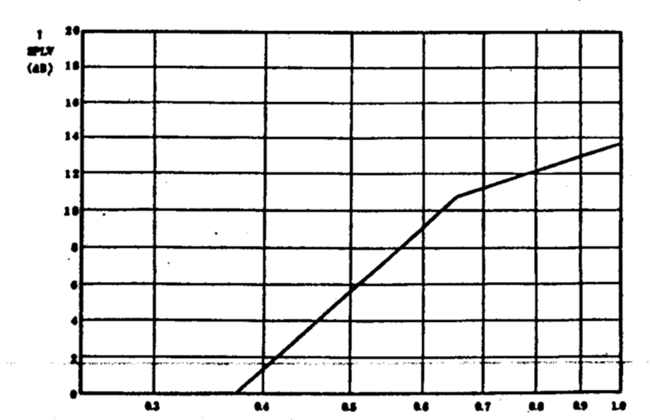

圖10  調節閥氣蝕系數的噪音修正值（HLS、HTS、HPS、VST場合）
表2  出口配管的噪音衰減（dB）

管道尺寸	出口配管壁厚號
（B）
	SCH40	SCH80	SCH150
1	0	0	-2
1 1/2	0	0	-2
2	0	0	-2
2 1/2	0	0	-2
3	0	0	-2
4	0	-2.5	-5
6	0	-2.5	-5
8	0	-2.5	-5
10	0	-3	-7
12	0	-3	-7
14	0	-3	-7
16	0	-3	-7
