三通調節閥原理：
三通調節閥（又名三通控制閥）有合流和分流兩種形式，由氣動/電動執行機構和三通合流或三通分流調節閥組成。常見有氣動三通調節閥和電動三通調節閥兩種，工作是以電源為驅動力，接受統一的標準信號4-20ma或0-10v驅使閥門開度與此操作信號相對應。合流閥的作用是將兩種流體匯合成一路流體，分流閥是將一種流體分成兩路流體。分流與合流只能對應選用，但當三通調節閥的口徑大于80mm時，合流閥可用于分流場合，可代替兩臺單、雙座調節閥，節省投資，占據空間小。三通調節閥通常用于熱交換的兩種介質調節及簡單的配比調節。臺臣三通調節閥廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型兩種。泄 漏等級有II級、IV級；流呈特性為直線和等百分比。多種品種規格可供選擇。
三通調節閥作用原理：
首先三通調節閥是一個自動化控制系統的執行單元，它是在220伏的電壓條件下工作的，可以接受調節儀表器傳來的電流或者電壓信號，這樣一來便可以控制運轉。主要是通過直行程的輸出推力進而控制閥門的位移變化，然后就可以達到精確控制流體介質的工藝參數的功能。

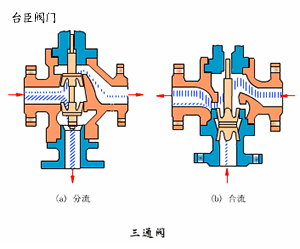

三通調節閥合流、分流閥芯位置:
合流調節閥和分流調節閥芯位置不一樣，合流調節閥的閥芯位于兩閥座之內，分流閥的閥芯位于兩閥座之外，這樣設計閥芯，可以使流動方向將閥芯處于流開狀態，合流調節閥能穩定操作。所以，一般而言，合流調節閥應用于合流的場合，分流調節閥應用于分流的場合。
三通調節閥有三通合流及三通分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。
三通調節閥有兩種結構形式：

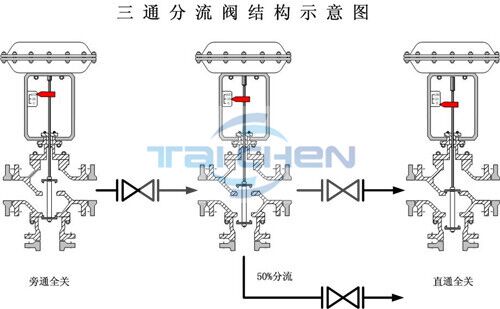

三通調節閥有3個出入口與管道相連，相當于兩臺單座閥合成一體。按作用方式分為三通合流調節閥和三通分流調節閥兩種。合流調節閥是兩種流體通過閥加以混合，例如兩種不同溫度的流體通過閥混合溫度介于前兩者之間的流體。這種閥有兩個進口和一個出口。分流調節閥是把一種流體通過閥后分成兩路，當閥在關閉一個出口的同時就打開了另一個出口，這種閥有一個入口和兩個出口。
三通調節閥采用雙閥芯上下導向結構，配用多彈簧執行機構，閥體為四通結構，即一進二出（分流型），二 進一出（合流型），從而達到流體混合升溫或降溫作用，或流體不等呈分流，滿足不同工況的使用要求。上海臺臣三通調節閥體具有結構緊湊、里呈輕、動作靈敏、壓降損失小、允許壓新式高、閥容呈大、流呈特性精確和維護方便等優點，可用于各種不同的的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他各行業的自動化控制。
三通閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通調節閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。
三通調節閥分類原理：
1、三通調節閥有兩個閥芯和閥座，結構與雙座閥類似。但三通調節閥中，一個閥芯與閥座間的流通面積增加時，另一個閥芯與閥座間的流通面積減少。而雙座閥中，兩個閥芯和閥座間的流通面積是同時增加或減少的。
2、三通調節閥的氣開和氣關只能通過選擇執行機構的正作用和反作用來實現。雙座閥的氣開和氣關的改變可直接將閥體或閥芯與閥座反裝米買現。
3、三通調節閥用于需要流體進行配比的控制系統時，由于它代替一個氣開控制閥和一個氣關控制閥，因此，可降低成本并減少安裝空間。

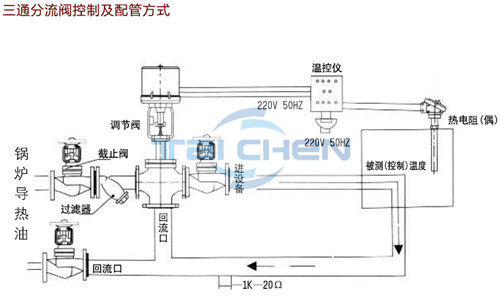

4、三通調節閥也用于旁路控制的場所，例如，一路流體通過換熱器換熱，另一路流體不進行換熱。當三通閥安裝在換熱器前時，采用分流三通調節閥；當三通調節閥安裝在換熱器后時，采用合流三通調節閥。由于安裝在換熱器前的三通閥內流過的流體有相同溫度，因此，泄漏量較小；安裝在換熱器后的三通閥內流過的流體有不同的溫度，對閥芯和閥座的膨脹程度不同，因此，泄漏量較大。通常，兩股流體的溫度差不宜超過150℃。
5、采用閥籠結構的三通調節閥，帶平衡孔，采用閥籠導向。因此，可大大降低不平衡力。早期的三通調節閥采用圓筒薄壁窗口，用閥芯側面導向，雖然可減小不平衡力，但在一股流體接近關閉(流關流向)時，仍有較大的不平衡力，而且，隨閥門開度的變化，不平衡力變化，采用帶平衡孔的閥籠結構，可使不平衡力消除，并有阻尼作用，有利于控制閥的穩定運行。
6、由于三通調節閥的泄漏量較大，在需要泄漏量小的應用場合，可采用兩個控制閥(和二通接管)進行流體的分流，或合流，或進行流體的配比控制。
三通調節閥組成：
三通調節閥，是由直行程電子式電動執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確，直接接受調節儀表輸入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，臺臣閥門三通調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。

電動三通調節閥原理：
電動三通調節閥是由PSL系列和3810系列直行程電動執行機構和三通調節閥體組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動三通調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。臺臣電動三通調節閥具有調節精度高，動作穩定可靠等優點。臺臣公司電動三通合流調節閥主要用于將兩種流體混合成第三種流體；電動三通分流調節閥主要用于將一股流體分成兩股流體。電動三通調節閥產品可代替兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。
電動三通分(合)流調節閥采用雙閥芯上下導向結構，配用電動執行機構機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達 到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的 使用要求。三通調節閥體具有結構緊湊、重量輕、動作靈敏、壓降損 失小、閥容量大、流量特性精確和維修方便等優點。可用于各 種不同的工作條件，特別適用于石油工業熱交換器的溫度控制 系統和其他的各行業的自動化控制系統。

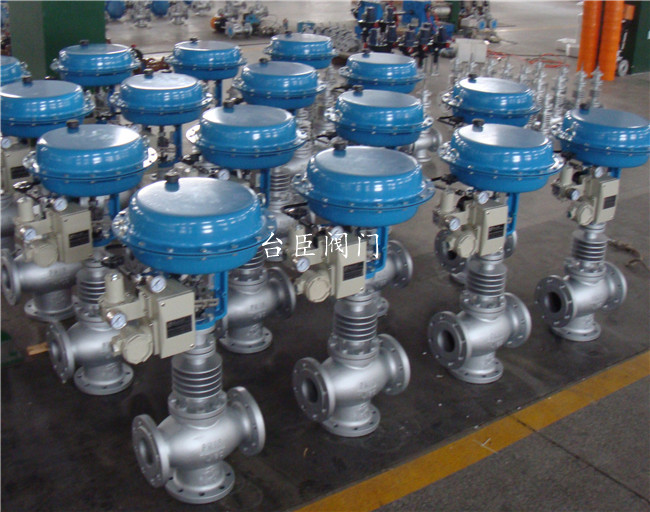

氣動三通調節閥原理：
氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。三通調節閥廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
三通調節閥優點：
1、結構緊湊、重量輕、動作靈敏等。
2、三通閥有三個出入口與管道相連，相當于兩臺單座閥合成一體。
3、按作用分為合流閥（兩進一通）與分流閥（一進兩通）。
4、工作時，一路全開，一路全關，所以關閉時受力與單座閥相似，不平衡力大。
5、三通閥閥芯與套筒閥的套筒一樣，其截留面積有開大窗和打小孔（噴射型）兩種，后者有降低噪音，減小共振的功能。
三通調節閥的結構特點:
1.三通調節閥的分流調節閥工作時，一個通路處全關，另一個通路在全開的位置，關閉時受力與單座閥相似。
2.三通調節閥是由單、雙座閥改型而成，并利用閥芯自身導向，更換氣開氣閉時，必須更換執行機構。
3.由于小口徑不平衡力小，當DN≤80時，合流調節閥可以用于分流場合。
4.三通調節閥閥芯與套筒閥的套筒一樣，其節流面積又開打窗口和打小孔兩種，后者有降低噪聲、減少共振的功能。
三通調節閥使用特點：
1.三通調節閥是自動化控制系統中儀表的執行單元，以AC220V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。全電子式電動執行器，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。
2．三通調節閥按作用模式可分；正作用：電閉式（當電信號增大時閥位向下位移），《B型》反作用：電開式（當電信號增大時閥位向上位移），《K型》
3．電動三通調節閥閥芯結構為圓筒型薄壁窗口形閥芯，采用閥芯側面導向與閥座內表面導向和上襯套導向，因此導向面積大，工作可靠。流體對閥芯作用方向都處于流開狀態，故閥工作性能穩定。
4．三通調節閥有三通合流式調節閥（把兩種流體經三通閥混合成一種流體）和三通分流式調節閥（把一種流體經三通閥分成兩路流出）兩種形式。當公稱通徑DN≤80mm和壓差較小的場合時，分流閥可以采用同口徑的合流閥代替。流量特性有直線性、拋物線性兩種。
5．三通調節閥它可以代替二臺同時使用的二通調節閥，起分流或合流作用及兩相調節配比作用。
三通調節閥安裝注意事項：
1、安裝前必須仔細閱讀說明書，切斷有關電源并必須由專業技術人員進行安裝。
2、水流方向必須同閥體上的箭頭方向相同。
3、閥體須位于盤管接水盤上方，以保證出現滴水時落入接水盤中。
4、閥體及驅動器必須安裝于垂直方向±60℃范圍內，其上方應至少有30mm空間用于拆裝。
5、與周圍管道、設備、建筑物必須保持足夠的維修操作空間，必須安裝在維修人員通過檢修孔能觸及到的地方。
6、閥體安裝完畢并與管路通過試壓后才可安裝驅動器。
7、若驅動器已經裝到閥體上，那么在安裝調試過程中絕對不能對驅動器施力，否則會損壞驅動器。
8、安裝完畢并檢查正確無誤后，通電調試。至少應觀察驅動器的三個完整運行周期，確定所有部件正確為止。 經過無水調試合格后，再進行通水測試。系統上下水的壓差必須嚴格控制在0.15MPa以內，以保證三通調節閥對水流開關的有效性。
