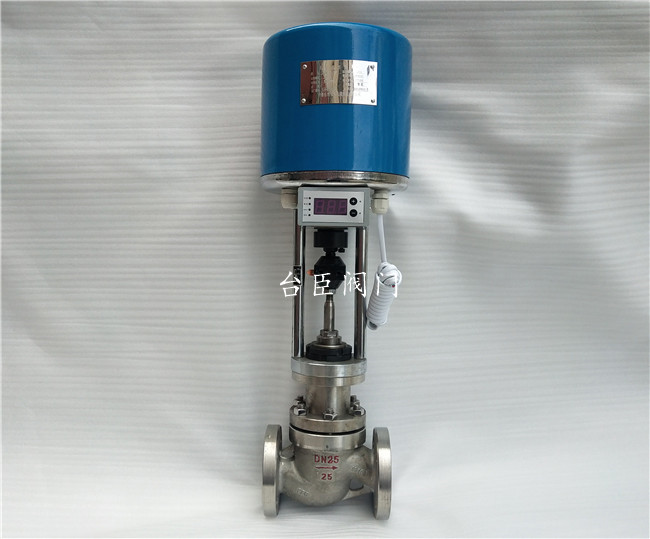

電動調節閥門原理介紹：
電動調節閥門簡單地說就是用電動調節執行器控制閥門,從而實現閥門的調節開度。其可分為上下兩部分，上半部分為電動執行器，下半部分為閥門。電動調節閥門通常由電動執行器機構和閥門連接起來，經過安裝調試后成為電動調節型閥門。臺臣電動調節閥門使用電能作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。
電動調節閥門操作方法：
1、操作前的準備
2、操作閥門前，應認真閱讀操作說明。
3、操作前一定要清楚氣體的流向，應注意檢查閥門開閉標志。
4、檢查電動閥外觀，看該電動閥門是否受潮，如果有受潮要作干燥處理；如果發現有其他問題要及時處理，不得帶故障操作。
5、對停用3個月以上的電動裝置，啟動前應檢查離合器，確認手柄在手動位置后，再檢查電機的絕緣、轉向及電氣線路。
電動調節閥門操作注意事項：
★啟動時，確認離合器手柄在相應位置
★如果是在控制室控制電動閥，把轉換開關打大REMOTE位置，然后通過SCADA系統控制電動閥的開關。
★如果手動控制，把轉換開關打在LOCAL位置，就地操作電動閥的開關，電動閥開到位或者關到位的時候它會自動停止工作，最后把運行轉換開關打到中間位置。
★采用現場操作閥門時，應監視閥門開閉指示和閥桿運行情況，閥門開閉度要符合要求。
★采用現場操作全關閉閥門時，在閥門關到位前，應停止電動關閥，改用微動將閥門關到位。
★對行程和超扭矩控制器整定后的閥門，首次全開或全關閥門時，應注意監視其對行程的控制情況，如閥門開關到位置沒有停止的，應立即手動緊急停機。
★在開、閉閥門過程中，發現信號指示燈指示有誤、閥門有異常響聲時，應及時停機檢查。
★操作成功后應關閉電動閥門的電源。
★同時操作多個閥門時，應注意操作順序，并滿足生產工藝要求。
★開啟有旁通閥門的較大口徑閥門時，若兩端壓差較大，應先打開旁通閥調壓，再開主閥：主閥打開后，應立即關閉旁通閥。
★收發清管球（器）時，其經過的球閥必須全開。
★操作球閥、閘閥、截止閥、蝶閥只能全開或全關，嚴禁作調節用。
2.13操作閘閥、截止閥和平板閥過程中，當關閉或開啟到上死點或下死點時，應回轉1/2～1圈。
電動調節閥門維護：
●電動閥門應存干燥通風的室內，通路兩端須堵塞。
●長期存放的電動閥門應定期檢查，清除污物，并在加工面上涂防銹油。
●安裝后，應定期進行檢查，主要檢查項目：
（1）密封面磨損情況。
（2）閥桿和閥桿螺母的梯形螺紋磨損情況。
（3）填料是否過時失效，如有損壞應及時更換。
（4）電動閥門檢修裝配后，應進行密封性能試驗。
運行中的電動閥門，各種閥件應齊全、完好。法蘭和支架上的螺栓不可缺少，螺紋應完好無損，不允許有松動現象。手輪上的緊固螺母，如發現松動應及時擰緊，以免磨損連接處或丟失手輪和銘牌。手輪如有丟失，不允許用活扳手代替，應及時配齊。填料壓蓋不允許歪斜或無預緊間隙。對容易受到雨雪、灰塵、風沙等污物沾染的環境中的電動閥門，其閥桿要安裝保護罩。電動閥門上的標尺應保持完整、準確、清晰。電動閥門的鉛封、蓋帽、氣動附件等應齊全完好。保溫夾套應無凹陷、裂紋。
不允許在運行中的電動閥門上敲打、站人或支承重物；特別是非金屬電動閥門和鑄鐵電動閥門，更要禁止。
調節型電動執行器：
調節型電動執行器也叫閉環控制型電動執行器，這種執行器除了具有對閥門開關的控制功能以外，還能對閥門的開啟量做精確的控制，以達到對介質流量的精確控制。上海臺臣調節型電動執行器在工作形式方面，分為電開型電動執行器和電關型電動執行器。
電開型電動執行器和電關型電動執行器的工作控制信號不同，在選型時應確定好電動執行器的工作形式，否則在控制系統中不適配，且難以修改。
調節型電動執行器設有失信號保護，當執行器因為線路故障或其他原因而無法接收信號時，會自行將控制閥門啟閉到制定的狀態，通常是閥門全開、全關或保持原位。
電動執行器在選型時，除了要關注電動執行器的控制模式以及閥門等部件的配套性以外，還要考慮電動執行器廠家的不同，給予執行器的型號形式也各有不同。不同的執行器廠家起始點、發展速度都有所不同，對執行器的創新改造也各有不同，所以客戶在選型時，一定要盡可能的提供清晰的參數。
電動調節閥門裝置的選購：
閥門電動執行器是實現閥門程控、自控和遙控不可缺少的設備，其運動過程可由行程、轉矩或軸向推力的大小來控制。由于閥門電動裝置的工作特性和利用率取決于閥門的種類、裝置工作規范及閥門在管線或設備上的位置，因此，正確選擇閥門電動裝置，對防止出現超負荷現象(工作轉矩高于控制轉矩)至關重要。通常，正確選擇閥門電動裝置的依據如下： 操作力矩：操作力矩是選擇閥門電動裝置的最主要參數，電動裝置輸出力矩應為閥門操作最大力矩的1.2～1.5倍。
操作推力：閥門電動裝置的主機結構有兩種：一種是不配置推力盤，直接輸出力矩；另一種是配置推力盤，輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。
輸出軸轉動圈數：閥門電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關，要按M=H/ZS計算(M為電動裝置應滿足的總轉動圈數，H為閥門開啟高度，S為閥桿傳動螺紋螺距，Z為閥桿螺紋頭數)。
閥桿直徑：對多回轉類明桿閥門，如果電動裝置允許通過的最大閥桿直徑不能通過所配閥門的閥桿，便不能組裝成電動閥門。因此，電動裝置空心輸出軸的內徑必須大于明桿閥門的閥桿外徑。對部分回轉閥門以及多回轉閥門中的暗桿閥門，雖不用考慮閥桿直徑的通過問題，但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸，使組裝后能正常工作。
電動調節型閥門分類：
◆石油、天然氣井口裝置電動調節閥閥門
石油、天然氣井口裝置用閥主要為符合美國API6A標準的單閘板或雙閘板、有導流孔或無導流孔的鍛鋼平行式閘閥、泥漿閥、角式節流閥、油田專用平行式調節閥、油田專用直通式止回閥、注水\聚合物專用平行式閘閥、卡箍式平行閘閥、先導式安全閥和止回閥。
石油、天然氣井口裝置用電動閥門的公稱壓力級為API2000psi、3000psi、5000psi、10000psi、15000psi、20000psi；公稱通徑為DN46~228mm(113/16in~9in)；溫度等級為K(-60~182℃)、L(-42~182℃)、P(-29~182℃)、R(室溫)、S(-18~166℃)、T(-18~182℃)、U(-18~121℃)、V(2~121℃)；材料要求為AA、BB、CC、DD、EE、FF、HH；材料性能要求按36K、45K、60K、75K；產品技術要求按PSL1(產品規范等級1)、PSL2(產品規范等級2)、PSL3(產品規范等級3)、PSL4(產品規范等級4)。
◆石油、天然氣長輸管線用電動調節閥門
石油、天然氣長輸管線用閥主要為符合美國API6D標準的單閘板或雙閘板、有導流孔或無導流孔的平板閘閥；鍛鋼或鑄鋼三體式、上裝式或全焊接式固定球球閥；油密封或壓力平衡式旋塞閥；旋啟式或蝶式止回閥、通球止回閥；清管閥等。
這些電動閥門的公稱壓力級為CL150(PN2.0MPa)、CL300(PN5.0MPa)、CL400(PN6.4MPa)、CL600(PN10.0MPa)、CL900(PN15.0MPa)、CL1500(PN25.0MPa)、CL2500(PN42.0MPa)；公稱通徑為DN50~1500mm(2in~60in)；耐火試驗技術要求按ISO10497；電動閥門的壓力試驗按ISO5208。
◆核電用電動調節閥門
核電用電動調節閥門比常規的大型火力發電站用電動閥門其技術特點和要求要高。閥類一般有閘閥、截止閥、止回閥、蝶閥、安全閥、主蒸汽隔離閥、球閥、隔膜閥、減壓閥和控制閥等；具有代表性電動閥門的最高技術參數為：最大口徑DN1200mm(核3級的蝶閥)、DN800mm(核2級的主蒸汽隔離閥)、DN350mm(核1級的主回路閘閥)；最高壓力：約1500磅級；最高溫度：約350℃；介質：冷卻劑(硼化水)等。生產核級電動閥門產品規定要求：通常按核行業標準EJ、美國ASME、IEEE標準及法國壓水堆核島機械設備設計和建造規則RCC-M等。
◆核電用主蒸汽隔離閥
核島和常規島用主蒸汽隔離閥、主給水電動閥門，其公稱通徑：DN800mm；公稱壓力：40.0MPa；溫度700℃； 此外，滿足地震要求的安全閥也是急需開發的核電電動閥門
海洋石油用閥
海上采油平臺的采油、防噴、注水、注氣、水下設備等系統需要開發一些耐海水、鹽霧侵蝕要求的特種電動閥門。這些電動閥門要求有較強的抗腐蝕性、抗風暴等異常外力的能力，并且要求密封可靠、操作靈活、維修方便。
石化、電力用閥、高溫高壓調節閥。
用于大型火電機組的高溫高壓調節閥，其結構設計應根據它的流量特性和工況控制要求來確定，可以是單座，也可以是雙座或套筒結構。該調節閥的公稱通徑：DN50~500mm；公稱壓力：≤42.0MPa；使用溫度：510~570℃。
◆環保用電動調節閥門：
該環保系統需發展的電動閥門：陶瓷片密封旋轉閥、PVC塑料閥、大密封面平板閘閥、不銹鋼旋塞閥等。
