氣動快斷閥原理:
ZSQ氣動切斷閥由活塞式氣動執行機構與切斷閥組成。氣動切斷閥采用直通單座型式,DN20以內閥芯為單導向結構,可直接采用精小型閥體。DN25-200閥芯為雙導向結構,氣動快速切斷閥具有結構簡單,操作方便,使用可靠,快速開閉等特點。它按照控制系統或調節儀表來的信號,直接控制被調介質的切斷和流通,達到對壓力流量溫度或液位等參數的自動控制。臺臣氣動快速切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質,要求快速嚴密關閉,快速放空的自動控制系統中。
氣動切斷閥概述:
ZSQ氣動切斷閥(簡稱切斷閥),是氣動單元組合儀表中的執行單元。它按調節儀表輸出的信號,直接控制被調介質的切斷和流通,達到對壓力、流量或液位等參數的自動控制。氣動快速切斷閥與調節閥的主要區別在于:前者用于兩位斷續調節,后者用于多位式連續調節。結構簡單,操作方便,體形小,重量輕,閥體設計新穎,流阻小,閥容量大,密封性能好,能防火、防爆。套筒切斷閥采用平衡型閥芯結構,可提高允許壓差。閥芯有軟密封和硬密封兩種,可根據使用性能任意選擇。氣動快速切斷閥廣泛應用于石油、化工、冶金、電力、輕紡、紡織等各種工業部門的生產過程自動控制與遠程控制系統中。
氣動快速切斷閥簡介:
ZSQ氣動快速切斷閥切斷閥是由氣動活塞執行機構與閥本體兩部分組成,中間用三根立柱或支架相連成。切斷閥有三種形式:單座(P)、套筒(M)與三通(N)。氣動活塞執行機構有正、反兩種形式,當信號壓力輸入為0.2Mpa,推桿伸出膜室(向下運動)的叫正作用,與閥配合構成氣關式。當信號壓力輸入為0.2Mpa,推桿退入膜室(向上運動)的叫反作用,與閥配合構成氣開式。三通閥,因閥內開啟與關閉同時存在,故無氣開、氣關之分。其原理:當信號壓力為“0”時,由于彈簧的預緊力,使閥芯處于初始狀態,常開或常閉。當信號壓力輸入0.2Mpa時,作用在膜片上產生推力,壓縮彈簧,帶動推桿、閥桿、使閥芯移動到極限位置,實現閥門全關(全開)或改變介質流向。當信號壓力輸入為“0”時,作用在膜片上的力消失,由于彈簧的反作用力,使閥芯恢復到初始狀態。

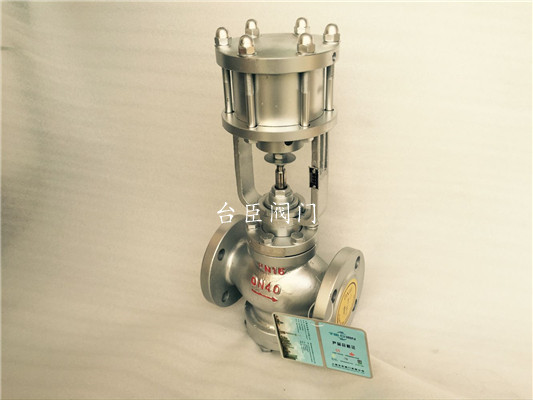

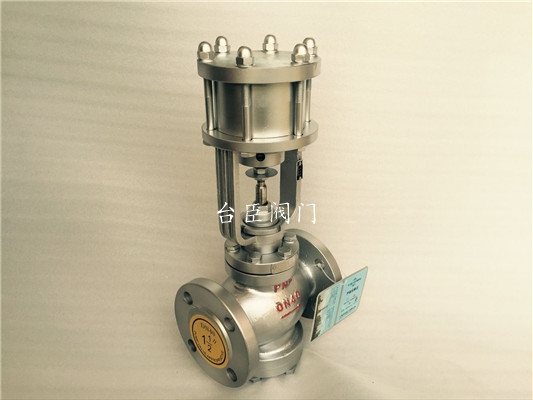

氣動切斷閥實物圖片、結構圖、外形圖:
