氣動調節閥選型分類:

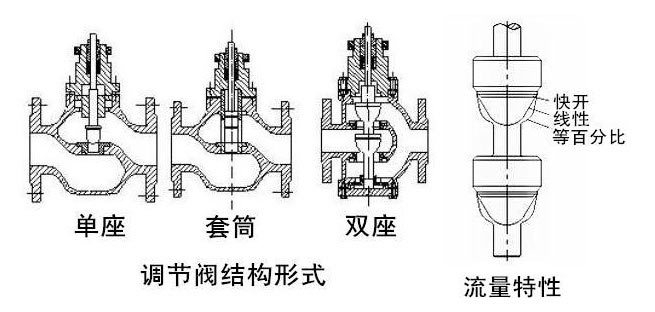

氣動調節閥有哪些分類!它們是怎么區分選擇的呢?當然這個是有一定數據可以選擇,比如小口小流量選用單座調節閥,大口徑大流量選用套筒調節閥,回流系統的選擇三通分流閥等。調節結構其實很簡單,就分二通和三通兩種,至于單座、套筒這個是根據流量大小選擇的,用戶在選型過程中只要知道大概就行,詳細的核心技術是要通過專業的軟件和計算公式技術選用的結構和口徑的。下面表格中是臺臣調節閥選型分類,供參考,實際應用應當提供,閥前閥后壓力、流量、介質、溫度等技術文書用專業的技術計算,方可滿足實際工況。
| 單座 | 套筒 | 雙座 | 三通 | 角型 |
| 小流量、小口徑 | 大流量、大口徑 | 大流量 | 合流、分流 | 安裝方式 |
| 調壓 | 調溫 | 三通合流 | 三通分流 | 切斷調節 |
| 壓力調節 | 溫度調節 | 1通向2和3 | 1通向2、1通向3 | 保壓穩壓應急關閉 |
氣動調節閥執行器分類:

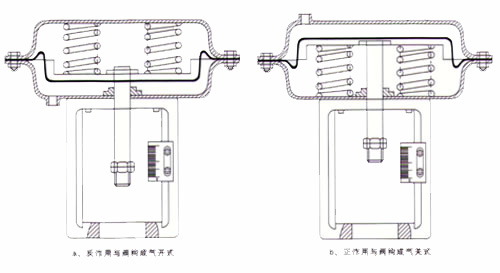

氣動調節閥采用薄膜多彈簧氣動執行器,該執行器一般分為氣開和氣關式兩種,氣開表示彈簧在膜片之上,上往下壓,需要打開的時候通過氣源壓力,氣關式表示彈簧下往上壓,需要關閉時通過頂部氣源壓力關閉,固稱失氣源打開和關閉兩種,該設計也是為了系統安全,比方危險產品,當失去信號和氣源時閥門應當馬上關閉,而對于消防、給水系統中工況相反,當失去信號氣源時閥后還需要繼續使用,因此閥門不能關閉,以上兩種形式的氣動執行器在實際使用中也是根據用戶及現場選型要求而定的。
氣動調節閥作用原理:
氣動調節閥由薄膜多彈簧氣動執行器、定位器、閥體三部分組成的,工作是由定位器接受4-20毫安信號控制氣源大小,帶動閥桿做升降達到百分比的效果,簡單的說就是定位器接受信號控制執行器啟閉,執行器帶動閥桿閥芯,達到一個合理的位置。氣動調節閥工作還應當配套控制儀表使用。氣動調節閥主要是用于調節流量、溫度,減壓、穩壓保護系統裝置,有著節能、節約、減排的功能。
