氣動小流量調節閥簡介：
氣動小流量調節閥由氣動薄膜執行器及小流量調節閥閥體組成。小流量調節閥采用頂部導向結構，具有結構緊湊，體積小，密封性能好，流量特性精確等優點，廣泛應用于液體、蒸汽等介質的微小流量調節。

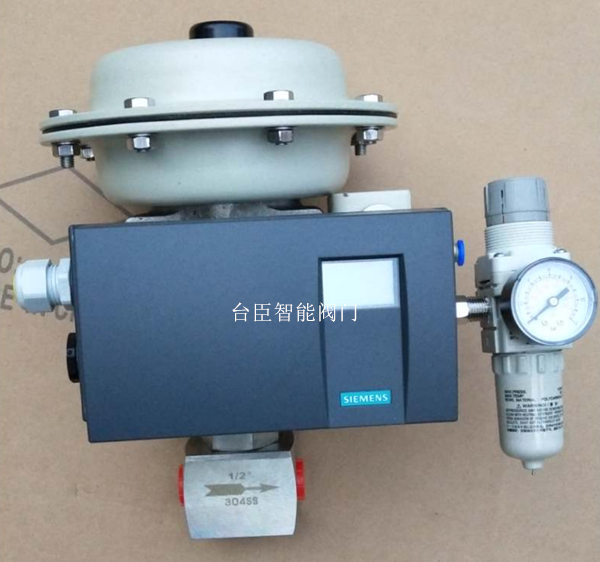

氣動小流量調節閥現貨供應圖：

氣動小流量調節閥主要參數：
公稱通徑(DN)：DN6～DN50
公稱壓力(MPa)：1.6～32.0
額定流量系數KV：0.025～2.23
允許壓差(MPa)：≤公稱壓力
流量特性：等百分比、直線性
配用執行器型號：ZHA/B-11-56
額定行程(mm)：8、10、12
閥蓋形式：標準型(-17～+250℃)、高溫型(+250～+450℃)、
低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式：螺栓壓緊式
密封填料：V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式：單座式
氣動小流量調節閥執行機構主要參數：
配置執行器類別：ZHA/B多彈簧簿膜執行機構
執行器型號：ZHA/B-22、ZHA/B-23、ZHA/B-34、ZHA/B-45、ZHA/B-56
有效面積(cm2)：350、350、560、900、1400
行程(mm)：10、16、24、40、40、60 100
彈簧范圍(KPa)：20～100（標準）、20-60、60-100、40-200、80-240
膜片材料：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力：140～400KPa
氣源接口：RC1/4"
環境溫度：-30～+70℃
可配附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式：氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
氣動小流量調節閥性能指標：
泄漏率：Ⅵ級，小于額定流量的10-4
回差：不帶定位器，小于全行程的3%；帶定位器，小于全行程的1%
基本誤差：不帶定位器，小于全行程的±5%；帶定位器，小于全行程的±1%
死區：不帶定位器，小于全行程的3%；帶定位器，小于全行程的1%
注：測試使用填料為聚四氟乙烯填料。
氣動小流量調節閥連接尺寸及標準：
法蘭按GB/T9113-2010(默認標準)。
也可按JB/T79.1-94,JB/T79.2-94,或HG/T20592-2009
法蘭密封面型式：PN16為凸面法蘭;PN25為凸面法蘭
PN40、PN64(63)為凹凸面法蘭,閥體為凹面法蘭。
法蘭端面距按GB12221-89(其它標準須指明)。
螺紋連接：G3/4"
焊接連接坡口按：GB12224-89。
執行機構氣信號接口：內螺紋M10X1。
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造,如ANSI,JIS等。
采購氣動小流量調節閥須知：
1、調節閥名稱、型號、用途。
2、公稱通徑(mm)、公稱壓力(MPa)、工作溫度及范圍。
3、閥前壓力，閥后壓力。
4、介質名稱及狀態,介質流量。
5、整機作用方式(氣開還是氣關),儀表風(氣源)壓力。
6、閥體、閥內件材質要求。
7、附件要求：電-氣閥門定位器、空氣過濾減壓器、電磁閥、保位閥、閥位傳送器、(頂裝)手輪等。
8、閥體法蘭標準(不指明時我公司按GB9113-2010規定供貨)。
9、閥門連接方式,是螺紋連接還是法蘭連接。
10、閥體結構長度( 法蘭面距L)(不指明時我公司按GB12221-89規定供貨)。
11、其它特殊要求(如耐蝕要求，防爆要求,泄漏等級限制要求，等等)。
