氣動調節閥結構組成：
氣動調節閥的結構主要由三部分組成的，第一部分為氣動薄膜執行器、第二部分為定位器、第三部分為閥體，它們的結合造就了一臺合格的氣動調節閥產品。
臺臣氣動調節閥要完整的工作還需要配套控制儀表及壓力傳感器的使用，通過控制儀表現場可以根據現場的要求在控制儀表上輸入所需要的數值，通過末端要控制的位置安裝壓力傳感器可帶來精準的信號源，這樣子的一套完整的結構使該閥門在遠程自動化系統中運作自如，無需人工操作，就可以達到理想的、溫度、壓力、流量。

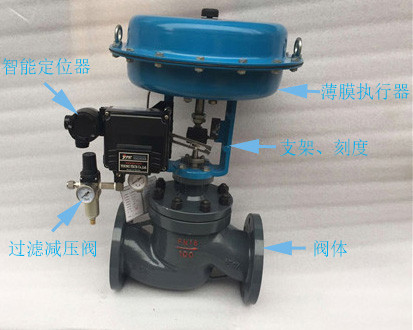

氣動調節閥產品結構圖：
氣動調節閥結構介紹：
1、氣動調節閥的執行器采用薄膜多彈簧執行器，該執行器分為斷氣開和斷氣關兩種，B型及K型，B型就是斷氣執行器彈簧復位關閉，K型就是斷氣氣動執行器彈簧復位打開。該執行器的作用原理是根據用戶現場使用要求選擇的。
2、氣動調節閥的定位器工作主要是接收0-10V或者4-20毫安的信號源來控制氣源大小的一款儀器，精鑄的控制氣源大小，使氣動執行器和調節閥達到理想位置，定位器常見的有普通型、防爆型、帶信號輸出型，標配為普通不帶信號輸出型，采購時根據現場需求選擇合理的功能。
3、氣動調節閥閥體一般又分為單座調節閥、套筒調節閥、雙座調節閥、角式調節閥等，該系列調節閥結構的采用是更加合理的滿足各種不同工況中的技術要求，比如小口徑小流量采用單座調節閥、大流量采用雙座調節閥、大口徑大流量采用套筒調節閥，安裝工況遇到轉角采用角式調節閥。
氣動調節閥結構原理圖：
更多關于調節閥結構知識原理的文章請到站內繼續查看，相關問題咨詢可撥打021-57562898電話咨詢。
