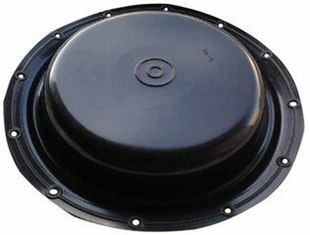

氣動調節閥膜片的形式主要有平膜片、垂鏈式膜片和波紋膜片三種。平膜片又可按周邊是否固定支撐、中心是否開孔以及膜片區域受力分布狀況的不同等分為多種形式,其中最常用的是由周邊固定的等截面圓形薄板構成的平膜片。垂鏈式膜片由靠近邊緣處開槽的圓板構成,其彈性應變主要發生在邊緣環形槽處,常用這種膜片壓縮應變管或柱來達到測壓目的。垂鏈式膜片的硬中心部分在受壓移動時接近平移,因此用于電容式傳感器或壓電式傳感器效果較好。波紋膜片壓有環狀同心波紋。為了增加膜片中心的位移可把兩個膜片焊在一起制成膜盒或進一步把數個膜盒串接成膜盒組。氣動薄膜調節閥膜片是圓形膜狀的彈性敏感元件。當膜片的兩面受到不同的壓力(或力)的作用時,膜片向壓力低的一面應變移動,使其中心產生與壓力差成一定關系的位移。

氣動調節閥膜片參數:直徑:5-1500mm材質:丁晴橡膠耐溫度:-35℃到300℃等抗張強度:0.1到15Mpa不等氣動調節閥膜片安裝:膜片是氣動薄膜執行機構最重要的元件,在氣源正常的情況下,如果執行機構不動作,就應該想到膜片是否破裂,是否沒安裝好。當金屬接觸面的表面有尖角\毛刺等缺陷就會把膜片扎破,而膜片絕對不能有泄露,膜片使用時間過長,材料老化也會影響使用。安裝前,檢查零件是否有碰傷、損壞、變形、涂漆脫落或其他不正常現象,如有缺陷應更換。更換的零部件必須經檢查合格后方可使用,并留下記錄。氣動調節閥膜片裝配步驟如下:1、把彈簧放在彈簧座上2、安裝膜片,膜片與硬芯固定時螺絲帽處應加放松墊,膜片保證平整,防串氣。3、所有緊固螺栓裝配前都應涂上潤滑脂,利于下次檢修和潤滑。4、放上上膜蓋,用一對吊環螺栓固定。均勻交替地擰緊吊環螺栓,完成彈簧的初調。5、擰緊膜蓋上的固定螺母,不準擰吊環螺栓。6、裝上連接部件,把供管線接在上膜蓋上。7、上述步驟完成后,應按下列方法校驗。(1)通過供氣管線,薄膜氣室通入500KP供氣壓力,用肥皂水檢查膜片四周是否漏氣。(2)檢驗執行在全行程范圍內動作是否靈活(指執行機構本身)。
