自力式溫度調節閥工作原理：

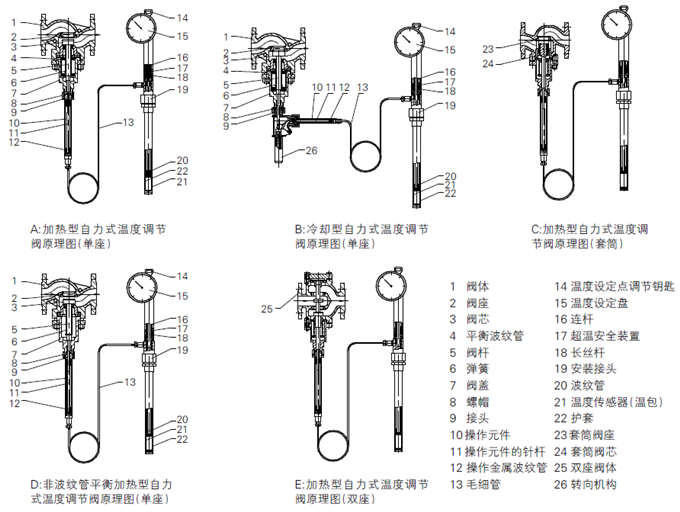

  ZZW自力式溫度調節閥是根據液體受熱體積膨脹的原理工作的。這些裝置包括一個溫度傳感器(21)，一個設定的調節器(14、15),一個毛細管(13)，和液壓執行器即操作元件(10),冷卻型溫度調節閥增加一個轉向機構(26)。見表4
  表4中圖A、C、D、E為加熱型自力式溫度調節閥原理圖，閥門初始位置“開”。傳感器充滿膨脹液體,作用于操作金屬波紋管(12)和操作元件的針桿(11),依靠溫度的改變,液體的體積發生變化,使波紋管和閥芯也一起位移。當溫度升高時，溫包內工作液體體積急劇增大，使密封容室的壓力增高,壓迫波紋管向上移動,推動彈簧向上位移,從而使推桿、閥芯也向上運動，閥門根據溫度變化量按比例關閉，使被調介質溫度向設定點方向靠攏,閥芯便停留在新的位置上，即閥芯的位移正比于被測溫度的變化量,形成一定的比例調節特性。反之,當溫度降低時,由于液體體積縮小，使推桿、閥芯也向下運動，閥門開度相應增大。

  表4中圖B為冷卻型自力式溫度調節閥原理圖，閥門初始位置“關”。當檢測元件溫包插入被測介質中，當溫度升高時,溫包內工作液體積急劇增大，使密封容室的壓力增高,壓迫波紋管向上移動,使操作金屬波紋管向左位移，通過轉向機構使轉向機構彈簧向下位移,從而使閥芯向下運動，閥門根據溫度變化量按比例開啟，使被調介質溫度向設定點方向靠攏,閥芯便停留在新的位置上，即閥芯的位移正比于被測溫度的變化量,形成一定的比例調節特性。反之，當溫度降低時，由于液體體積縮小，使閥芯也向上運動,閥門開度相應減小。
整機作用方式確定
  ZZW型自力式溫度調節閥根據用戶需要分為加熱和冷卻兩種用途閥門故障位置“開”,升溫時閥關閉，用于加熱調節(B型)見表4中圖A、C、D、E閥門故障位置“關”,升溫時閥打開，用于冷卻調節(K型)見表4圖B
自力式溫度調節閥結構特點:見表4
  自力式溫度調節閥由調節閥、調節溫度裝置帶一個附加溫度傳感器的調節器、毛細管、轉向機構(冷卻型)和操作元件組成。這些調節器有下列特征:
1、自力式溫度調節閥維護小并且無需外加的能源。

2、設定值的改變,可通過調節鑰匙的旋轉而達到,并可在運行中任意進行調整。
3、超溫過載保護裝置的作用:當調節機構處于極端位置時(全開或全關)，若溫度繼續向原趨勢變化，當超過設定溫度50°C左右，這時密封系統產生額外的膨脹力，克服了過載彈簧的預緊力,使超溫安全裝置中的波紋管產生額外的位移,壓力加以釋放，起到保護溫包作用。
4、自力式溫度單座調節閥一般采用波紋管作為壓力平衡元件,閥前后壓力變化不影響閥芯的受力情況，大大加快閥門的響應速度,從而提高閥門的調節精度。當閥座直徑較小時無需波紋管作為壓力平衡元件。(表4中圖A、B、D)
5、ZZWM自力式溫度套筒調節閥采用了自平衡型雙密封面套簡作為節流件，介質需清潔無顆粒狀雜質，適用于壓降較大，一般無需關閉的場合。只適用于控制加熱型工況(B型)。(表4中圖C)
B、ZZWN自力式溫度雙座調節閥采用了自平衡型雙密封雙座閥芯作為節流件,適用于閥門口徑較大的場合。(表4中圖E)7.當調節閥中設置小流量調節閥時，能滿足冷卻系統中的最小流量。小流量調節閥根據工藝系統是否需要而定。
