閥門圖片、結構圖介紹：
閥門種類繁多，其結構也相當?shù)膹碗s，那么平常使用過程中應當怎么了解認識閥門呢？下面臺臣就詳細為大家展現一下球閥結構圖、止回閥圖片、截止閥細節圖、閘閥解剖圖、調節閥圖紙等內容，并且為每款閥門標注了零部件名稱，還做了簡單的結構原理介紹，其閥門圖片全部采用原創，希望讓幫助到更多用戶真正了解閥門結構形式。

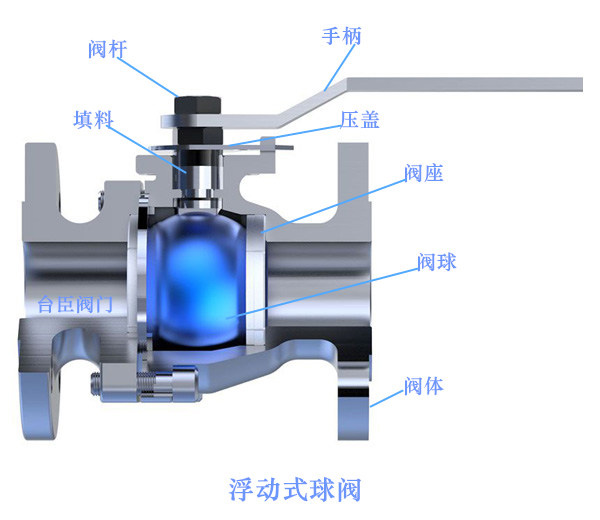

浮動式球閥結構原理：
浮動式球閥結構為直通全通徑，啟閉件為O型球，左右雙向密封，球閥關閉時介質往正方方向均有密封，底部沒有固定軸，球自動壓緊閥座密封，固稱之為浮動式球閥，下面是臺臣牌Q41F-16P不銹鋼浮動式球閥結構圖，供廣大用戶欣賞。
浮動式
球閥結構圖：
三通球閥結構原理：
三通球閥結構分為L型、T型兩種，L型在管線上主要起分流作用，一般為中間進口，兩端為出口。T型合流型在管道上主要起合流作用，常用的流向一般為左進右側或者中間進右邊出，顧稱為兩進一出三通球閥。下面是臺臣L型三通球閥圖例，更多三通球閥流向圖、技術參數、樣本、價格等請聯系公司工作人員。
三通
球閥結構圖：
旋啟式止回閥結構原理：
旋啟式止回閥又稱單向閥，結構形式為單瓣旋啟式，正流是擋板旋啟，逆流時擋板降下壓住閥蓋，使逆向介質在閥門內被阻擋，又可稱逆流閥、逆止閥等。旋啟式止回閥屬于自動閥類，作用原理是只允許介質往一個方向流動，防止介質逆流對前端泵或其他設備的損壞。
下面是臺臣H44H旋啟式
止回閥圖片，供大家參考。
旋啟式
止回閥結構圖：

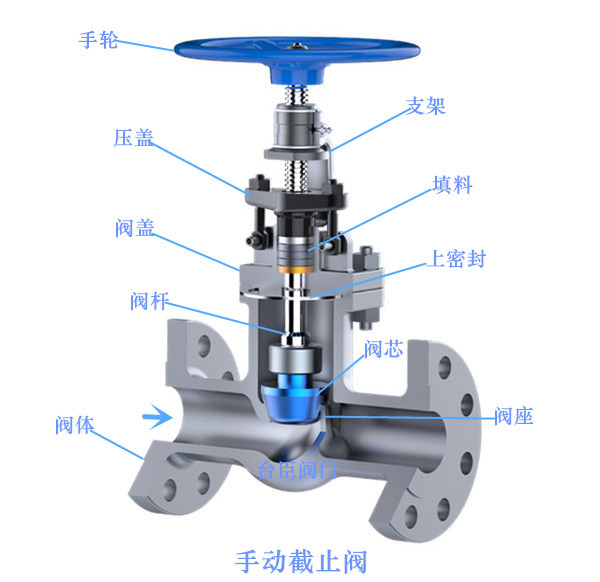

手動截止閥結構原理：
手動截止閥結構采用低進高出形式，其流阻力比其他閥門大，但密封形式比其他閥門好，臺臣牌手動截止閥采用錐形閥芯，可用于節流、截止，或調節工況使用。手動截止閥啟閉件為閥瓣，屬于強制密封閥門，工作時閥瓣沿閥座的中心線作直線升降運動。
下面是J41H手動截止閥細節圖，詳細介紹每個零部件的名稱，供新老客戶更便捷的了解截止閥結構原理。
手動
截止閥結構圖：

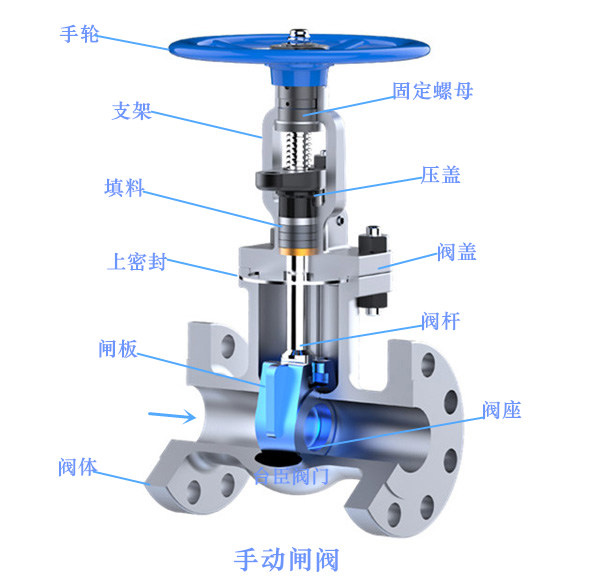

手動閘閥結構原理：
手動閘閥啟閉件為閘板，工作時閘板和流體呈垂直方向做升降式運動，閘閥密封由閥座和閘板接觸，其閘板和閥座密封對焊金屬材料，具有耐磨、耐高溫等優點。閘板可分為剛性閘板和彈性閘板，根據用戶使用工況不同選擇，但所有類型的閘閥結構形式均不適合調節介質，只能用戶開關使用，以下是臺臣Z41H手動閘閥解剖圖，線切割后可看內部結構，可用于教學、展覽使用，歡迎各大廠家找我司定做。
手動
閘閥結構圖：

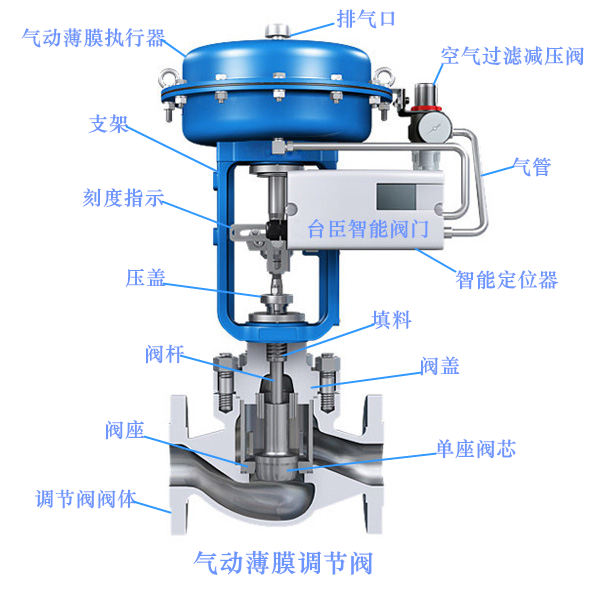

氣動調節閥結構原理：
氣動調節閥是一款自動調節介質壓力、流量、溫度的閥門，結構由氣動薄膜執行器、調節閥、定位器等附件組成。氣動調節閥工作以壓縮空氣為動力，氣動執行器為驅動方式，調節閥作為節流介質過流面積大小，配合定位器接收模擬信號量4-20毫安，實現對管線介質流量、壓力等參數的精準控制。下面是臺臣ZXP氣動薄膜單座調節閥圖紙，詳細的氣動調節閥動態圖、工作原理圖可在站內調節閥知識中查看，或者向工作人員索要。
氣動
調節閥結構圖：
調節閥的種類很多，有氣動調節閥、電動調節閥、自力式調節閥等，氣動調節閥需要氣源及傳感器配合使用，但是故障時氣動執行器可彈簧復位開或者關，適用于這個壓差范圍大的場合使用，電動調節閥工作由電動執行器接收信號源，可根據信號控制閥門開度，有高高精準度調節的優點，缺點是故障保持原位。自力式調節閥工作無需外源，節能環保，還可用于調節溫度、流量、壓力等場合，缺點是泄露量比氣動和電動調節閥大。下面是臺臣氣動
調節閥動態圖，供參考。
