azbil山武氣動調節閥選型介紹：
鑒于航錦科技股份有限公司氯堿廠車間使用需求，向臺臣閥門采購一批氣動調節閥，由于氯堿廠介質含有大量的堿氯等腐蝕性液體，顧對調節閥要求非常高，為了解決現場調節閥使用難題，我司技術人員為用戶提供專業的技術選型參數表，作為合同采購附件。該氣動調節閥材質選用Ni200合金鋼，品牌選用臺臣，而定位器品牌選用日本山武AVP100系列，保證現場整體使用性能安全、穩定。下面是該氣動調節閥選型規格書及山武定位器性能介紹，供大家參考。其他用戶要是有需要調節閥、或者山武定位器選型報價的，可聯系我司工作人員、我們全心全意為您服務。
Azbil山武氣動調節閥儀表規格書：
| 上海臺臣閥門有限公司 | 儀表格書 | 用戶
| 航錦科技股份有限公司 |
| 編制 | 俞建耀 | | 審核 | 何東明 | 日期 | 2019/3/2 | 編號 | TC1903022YA |
| 原始數據 | 規格數據 |
概
述
| 1 | 位號 | LCV03 | 主
閥
體 | 1 | 名稱 | 氣動薄膜調節閥 |
| 2 | 用途 | | 2 | 型號 | ZXP-16K |
| 3 | 管道材質 | | 3 | 公稱通徑 | 80 |
| 4 | 管道規格 | DN80 | 4 | 閥座直徑mm | 80 |
| 5 | 數量 | 1 | 5 | 閥上蓋形式 | 標準型 |
操
作
條
件
| 6 | 介質名稱 | 42%堿液 | 6 | 流量特性 | 等百分比EQ% |
| 7 | 流量 | 液態Liquid. | 最大 | 40 | T/h | 7 | 閥體材質 | Ni200 |
| 8 | 正常 | 35.53 | 8 | 閥芯材質 | 閥座 | H.C | H.C |
| 9 | 最小 | 14.212 | 9 | 填料材質 | 膜片 | V-PTFE | 丁腈橡膠 |
| 10 | 操作溫度(℃) | | 108 | | 10 | 連接方式 | 形式 | 法蘭 |
| 11 | 標準密度 | 1.45 | | 11 | 標準 | HG/T20592-2009 |
| 12 | 進口粘度（CP）進口絕熱指數 | - | 12 | 規格 | 1.6MPa |
| 13 | 進口汽化壓力(KPa.A) | - | 執
行
器
| 13 | 類型 | 薄膜式 |
| 14 | 閥前壓力P1(MPa.A) | 0.48 | 14 | 型號 | PZM600K（I） |
| 15 | 閥后壓力P2(MPa.A) | 0.43 | 15 | 氣源壓力 | 0.3Mpa |
| 16 | 壓差△P(MPa.G) | 0.05 | 16 | 彈簧范圍Kpa.G | 80-240 |
| 17 | 閥關閉時壓差(MPa.G) | 0.4 | 17 | 額定行程(mm) | 40 |
| 18 | 故障時閥位置 | 關閉 | 18 | 支架 | - |
| 19 | 整機作用方式 | FC(氣開式) | 19 | 手輪機構 | - |
| 20 | 設定壓力(MPa.G) | | 定
位
器
| 20 | 型號 | 山武AVP100-H |
| 21 | 調節范圍(MPa.G) | | 21 | 防爆等級 | ExiaⅡCT6 |
| 22 | 泄漏等級Ⅳ | 標準 | GB/T4213-2010 | 22 | 輸入信號 | 輸出信號 | 4～20mA | - |
外形圖: | 23 | 電氣接口 | 氣源接口 | NPT1/2" | NPT1/4"(φ6) |
電
磁
閥
| 24 | 型號 | - |
| 25 | 防爆等級 | - |
| 26 | 電壓 | 接口 | - | |
附
件
| 27 | 過濾減壓器 | AW20-02B-2-A |
| 28 | 行程開關 | - |
| 29 | 快排閥 | - | 保位閥 | - |
| 30 | 法蘭 | 材質 | - | - |
| 31 | 緊固件 | 材質 | - | - |
| 32 | 墊片 | 材質 | - | - |
計
算
數
據
| | 流量系數Kv | 開度％ |
| 最大 | 46.98 | 81 |
| 正常值 | 41.73 | 78 |
| 最小 | 16.69 | 54 |
| 額定Kv值 | 100 | R |
| 特殊要求 | |
| 備注 | 請確認定位器防爆等級。 |
| DN | L | | | | | | 客戶確認簽字: |
| 80 | 298 | | | | | |

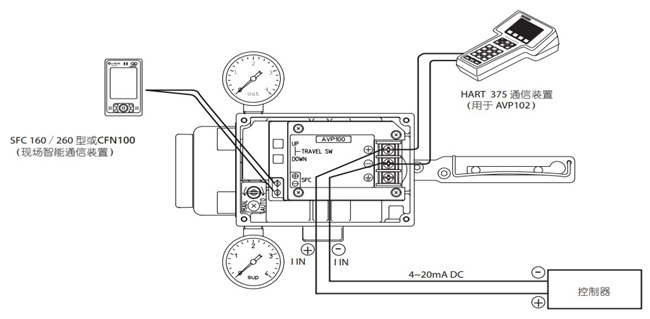

azbil山武定位器簡介：
AVP100 是智能型閥門定位器，能連接到調節器的4-20mA輸出回路上，所有調整有電子模塊完成，輸入信號和調節閥開度之間的關系可任意設置，能容易設置分程和其 他特殊的應用。AVP100型采用二線制4-20mA標準信號，可直接安裝于現有的控制系統中。調試極為簡便。
azbil山武定位器適用工況：
?關斷特性 當過程要求閥門緊閉時,此設定可切斷特定信號點的、施加到執行機構的不必要的供氣壓力,從而連續保證閥門的原有關閉性能。
?用戶可自設流量特性 用戶可自設定位器的輸入/輸出特性,從而修正閥門的總體特性,應對具體的生產過程。
?精確的分程設定可以為分程應用場合安裝SVP，且無需其它儀器。因為可以用現場智能通信裝置方便地設置信號范圍,所以,可將定位器的信號范圍優化到適應過程特性為止。
?減少備件庫存由于各技術參數都可以通過軟件配置進行更改，所以，可保證備件庫存的少量化。
?自診斷 SVP的自診斷程序保證了快速正確的控制閥故障排除措施。
azbil山武定位器功能說明：
同時適用于單作用執行機構和雙作用執行機構
借助雙作用放大器, SVP可以安裝在雙作用執行機構上。
同時適用于直行程執行機構和角行程執行機構
借助角行程執行機構的安裝支架，可方便地將SVP安裝到角行程執行機構上。
azbil山武定位器認證：
AVP100型產品的NEPSI (國家級儀器儀表防爆安全監督檢驗站)本質安全認證
Ex ia IC T4-T6： -40℃至+60℃時為T4； -40℃至+60℃時為T5；-40℃至+40℃時為T6
電氣參數：Ui=30V，li=95mA, Pi=0.66W，Ci=6μF，Li=0.2mH
AVP102型產品的NEPSI (國家級儀器儀表防爆安全監督檢驗站)本質安全認證
Ex la IC T4-T6： -40℃至+60℃時為T4；-40℃至+60℃時為T5；-40℃至+40℃時為T6
電氣參數:Ui=30V , li=100mA, Pi=1.0W , Ci=0.015μF，Li=0.2mH
控制信號輸入：4-20 mA直流信號(可分程配置一最小量程為4mA)
輸入阻抗：
AVP100型:最大300 0/ 20 mA DC；
AVP102型:最大600 Q/ 20 mA DC
輸出特性：●線性、等百分比、快開●用戶自設特性( 16點)
閥桿行程：反饋桿角度：土40到+ 20°；閥桿轉動角度:最大90 (角行程執行機構)
旁路操作：自動/手動開關(僅限于單作用執行機構)
供氣壓力：140至700kPa( 1.4至7.0 kgf/cmz )
azbil山武定位器空氣消耗：
4 (N)/分鐘( 140 kPa ( 1.4 kgf/cm2 )時的最大值)；
5 e(N)/分鐘( 280 kPa ( 2.8 kgf/cm2 )時的最大值)；
6(N)/分鐘(500kPa(5.0kgf/cm2)時的最大值)；
10 (N)/分鐘( 400 kPa ( 4.0 kgf/cm2 )時的最大值，對雙作用執行機構而言)
最大供氣流量：
140 kPa ( 1.4 kgf/cm2 )時為110L (N)/分鐘；
400 kPa ( 4.0 kgf/cm2 )時為250L (N)/分鐘(對雙作用執行機構而言)
輸出平衡壓力：55+5% (僅限雙作用執行機構)
雷電保護：浪涌電壓峰值: 12 kV；浪涌電流峰值: 1000A
震動允許值：阿自倍爾HA執行機構上裝有標準安裝組件時:2G(5至400Hz)
環境溫度限制：一般型號為-40°C至+80°C
NEPSI (國家級儀器儀表防爆安全監督檢驗站)本質安全: -40C至+60°C為T4, T5；-40°C至+40°C為T6
環境濕度限制：相對濕度為: 10%至90%
配置工具：
SFC160型或SFC260型( SFC現場智能通信裝置，軟件版本為7.8或更新)
HART 375型通信裝置(適用于AVP102型產品)(請根據需要升級軟件和設備描述文件。)
