球閥結構原理圖：
對于很多不了解球閥結構原理的朋友，對球閥內部的設計感到疑惑和好奇，那么球閥的結構是什么樣子的，下面是臺臣公司線切割后的球閥解剖圖、結構圖，可以清楚的看出球閥的球體、閥座密封、閥桿結構等圖片。球閥工作原理球體旋轉角度為0°~90°之間，旋轉到90°時，球閥則牌全開狀態。球閥結構主要分為固定式和浮動式兩種，常見的小口徑球閥均為浮動式結構，在壓力和流體的作用下球體往介質流向的閥座密封壓緊達到密封效果，壓力越大密封越好。固定式球閥結構簡單的說就是在球閥的中心頂部和底部均有軸銷固定，在大口徑場合中必須用固定式球閥，避免照成球體重量將密封壓壞，偏心球閥、V型球閥均為固定式球閥。球閥密封形式：球閥除了固定式球閥和浮動式球閥外他還有一個特點就是密封形式，主要分為兩種：軟密封、硬密封。
球閥動態圖：

軟密封球閥結構原理介紹：
軟密封球閥是指密封副的兩側一側是金屬材料，另一側是有彈性的非金屬材料的被稱為"軟密封"。這種密封的密封性能較好，但不耐高溫、易磨損、機械性較差。如：鋼+四氟。軟密封座球閥采用具有一定強度、硬度和耐溫性能的非金屬材料制作，密封性能好，可以作到零泄漏，但壽命和對溫度的適應性比較差。軟密封對一部分有腐蝕性的物料是不能滿足工藝要求的，硬密封可以解決！這兩種密封可以相互補充的，就密封性而言軟密封相對較好，但是現在硬密封的密封性也能夠滿足相應的要求！軟密封的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。硬密封使用壽命長，但是密封性相對比軟密封差。
球閥內部細節圖：

球閥結構示意圖：

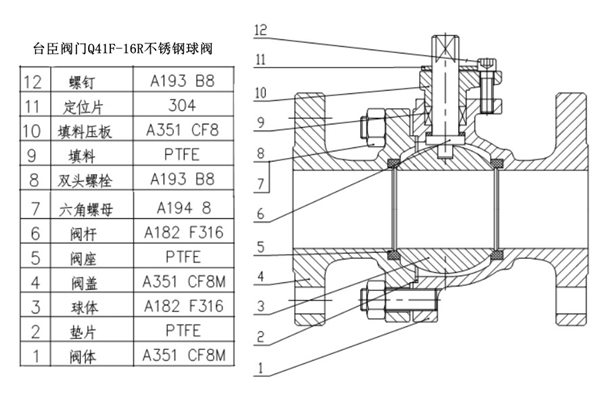

球閥結構示意圖主要介紹球閥內部每個細節，每個零部件的位置、材質、名稱等做一個詳細的說明圖，方便每個新老客戶了解認識球閥的結構知識，下面臺臣閥門Q41F-16P不銹鋼法蘭球閥結構示意圖，更多固定式球閥、氣動球閥、電動球閥結構示意圖可在新聞中心內查看，或者像工作人員索要電子樣，樣本內有詳細球閥結構圖、外形尺寸、技術知識、標準、材質等內容。，供大家參考。
球閥結構圖：

硬密封球閥結構介紹：
硬密封球閥是指密封副的兩側均是金屬材料或較硬的其它材料的被稱為"硬密封"。這種密封的密封性能較差，但耐高溫、抗磨損、機械性能好。如：鋼+鋼；鋼+銅；鋼+石墨；鋼+合金鋼（這里的鋼也可能是鑄鋼、合金鋼也可能是堆焊、噴涂的合金）。球閥并廣泛應用于造紙、化纖、石化、石油、電 力、冶金、化工、環保、輕工、制藥、樓宇自動化等工業部門的自動化控制系統。
球閥結構原理圖：
