閘閥結構圖介紹：
閘閥的內部結構是什么樣子的呢？閘閥的啟閉是閘板，閘閥結構是閘板運動方向與流體方向相垂直，閘閥關閉時，密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。下面是臺臣閥門截止閥結構示意圖，請廣大用戶欣賞。 下面是閘閥線切割后的解剖示意圖，歡迎大家參考，更多方面街跑圖請到新聞圖片中查看。
閘閥解刨圖：

閘閥結構原理：
閘閥的閘板隨閥桿一起作直線運動的，亦叫明桿閘閥。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。有的閘閥閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
閘閥動態原理圖：

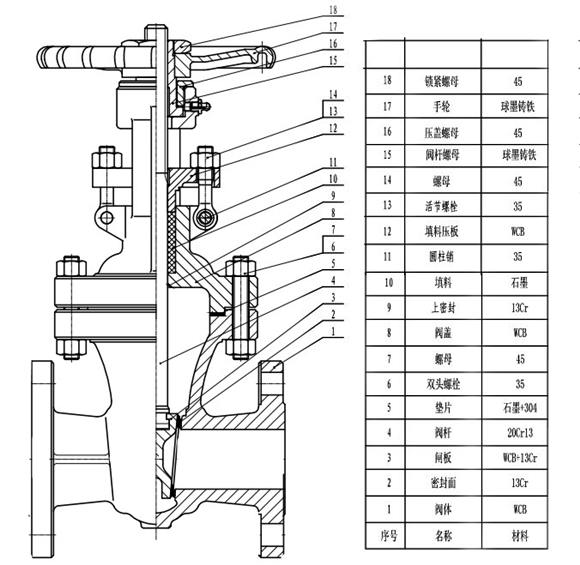

閘閥結構細節圖：
閘閥零件細節圖主要將介紹閘閥閥桿、閥體、手輪、閘閥、填料等一系列閘閥零件介紹說明，用戶在選型時，可根據配置選型，也可提供材質、壓力等讓我司為您選型。一下是常規的閘閥零件細節圖，如需高清的其他閘閥結構圖紙等，可聯系工作人員。

閘閥內部結構圖：
臺臣閥門專業從事閘閥生產十余年，為廣大用戶提供高品質閘閥產品，其結構合理、質量穩定，是廣大用戶喜愛的品牌。通過對其中固定螺母、填料、閥座等核心部分的改進，讓整臺閘閥具有使用壽命長、扭矩輕等特點。下面是臺臣閥門技術人員通過三維模擬閘閥內部細節做了一個結構示意圖介紹，供各位用戶參考，。圖片為原創圖片，如需要拷貝請發聲明書。
