截止閥結構圖介紹：
截止閥的閥桿軸線與閥座密封面垂直。截止閥一旦處于開啟狀態，截止閥的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。下面截止閥線切割后的內部圖片，更多解剖后的截止閥請聯系工作人員。

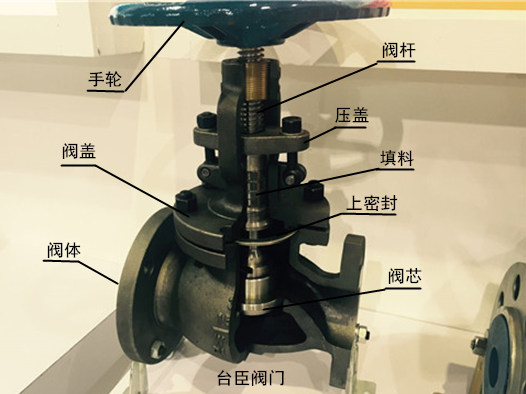

截止閥解刨圖：

截止閥結構圖：
截止閥結構圖主要介紹截止閥內部結構細節圖，標注閥桿、填料、閥芯、壓蓋、閥座密封、閥體等零部件。方便廣大用戶認識截止閥形式，了解每個零部件的材質，截止閥形式一般采用低進高出，也有高低低出的，根據用戶工況選結構形式。

截止閥結構細節圖：

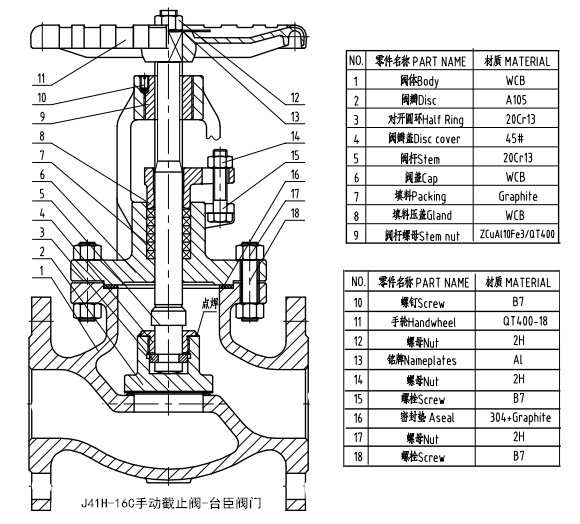

臺臣公司生產截止閥有錐形閥芯和平面閥芯兩種，錐形閥芯一般適用于調節型、或高壓場合，平面密封一般適用于水、油、蒸汽等場合，帶有雜質等工況中使用的。下面臺臣J41H-16C手動截止閥結構圖，供大家參考，更多截止閥結構圖、圖片等可在站內新聞中心查看，或可聯系我司工作人員，我司可提供樣本和專業的圖紙給大家。
調節型手動截止閥結構圖：
隨著工業科技的發展對截止閥的要求也越來越高，臺臣閥門與時俱進，不斷為用戶帶來更多合理的截止閥產品，眾所周知截止閥除了可以作為開關閥使用，還可以作為調節閥使用，只要將閥芯做成錐型，支架閥桿加高帶刻度指示，就可作為手動調節閥使用，也在在基礎上加裝電動或者氣動執行器，演變成氣動調節截止閥和電動調節截止閥，下面是臺臣牌手動調節截止閥結構圖，供大家參考，更多閥門內部結構圖，請?jiān)谛侣勚行牟榭础?
