氣動調節閥定位器簡介：
氣動調節閥定位器是一種將電氣信號轉換成壓力信號的轉換裝置，以壓縮空氣或氮?dú)鉃楣ぷ鳉庠磥?lái)控制工業爐調節閥的開度大小。它能夠增大調節閥的輸出功率，減少調節信號的傳遞滯后，加快閥桿的移動速度，能夠提高調節閥的線性度，克服閥桿的磨擦力并消除不平衡力的影響，從而保證調節閥的正確定位。

氣動調節閥定位器與氣動執行機構共同構成自控單元和各種調節閥連接經過調試安裝后，組合成氣動調節閥。 用于各種工業自動化過程控制領域當中。

氣動調節閥定位器與氣動薄膜執行機構的調節閥或活塞式執行機構調節閥配套使用，是氣動調節閥的一個只要配件。從氣動調節器輸出的氣壓標準信號，經過氣動調節閥定位器將輸出一個氣動操作信號驅動執行機構動作，以此控制氣動調節閥的行程，通過調節閥位置反饋，從而使氣動調節器輸出的控制信號與調節閥的行程比例的相對應，實現準確的定位。目前這種定位器已經廣泛應用石化、電力和輕工等行業的自控系統，尤其普遍應用于工業爐溫度自動控制系統中對氣動調節閥執行機構的連續控制。

同樣，氣動調節閥定位器配用直行程氣動薄膜執行機構，可以克服閥桿的磨擦力，消除調節閥的不平衡力影響，提高閥的動作速度、提高閥桿的位移精度和實現分程控制，因此廣泛用于石油、化工、冶金、電站和輕紡等工業部門的自控系統中。

氣動調節閥定位器工作原理：
氣動調節閥定位器是控制閥的主要附件.它將閥桿位移信號作為輸入的反饋測量信號,以控制器輸 出信號作為設定信號，進行比較，當兩者有偏差時，改變其到執行機構的輸出信號，使執行機構動作，建立了閥桿位移倍與控制器輸出信號之間的一一對應關系。因此，調節閥定位器組成以閥桿位移為測量信號，以控制器輸出為設定信號的反饋控制系統。該控制系統的操縱變量是調節閥定位器去執行機構的輸出信號。

氣動調節閥定位器接收來自控制器或控制系統中4～20mA等弱電信號，并向氣動執行機構輸送空氣信號來控制調節閥位置的裝置。 其與氣動調節閥配套使用，構成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動調節閥的氣信號，控制調節閥的動作。同時根據調節閥的開度進行反饋，使調節閥位置能夠按系統輸出的控制信號進行正確定位。
氣動調節閥定位器是按力矩平衡原理工作的，當通入波紋管2的信號壓力P1增加時，使主杠桿3繞支點轉動，使噴嘴擋板9靠近噴嘴，噴嘴背壓經單向放大器8放大后，通入到執行機構薄膜室的壓力增加，使閥桿向下移動。并帶動反饋桿繞支點轉動，反饋凸輪也隨之作逆時針?lè)较蜣D(zhuǎn)動，通過滾輪使副杠桿4繞支點轉動，并將反饋彈簧拉伸，彈簧對主杠桿3的拉力與信號壓力用在波紋管上的力達到力矩平衡時，儀表達到平衡狀態。執行機構的閥位維持在一定的開度上，一定的信號壓力就對應于一定的閥位開度。以上作用方式為正作用，若要改變作用方式，只要將凸輪翻轉，A向變成B向等，即可。所謂正作用定位器，就是信號壓力增加，輸出壓力亦增加;所謂反作用定位器，就是信號壓力增加，輸出壓力則減少。一臺正作用執行機構只要裝上反作用定位器，就能實現反作用執行機構的動作;相反，一臺反作用執行機構只要裝上反作用定位器，就能實現正作用執行機構的動作。其工作原理如下(見圖1)。

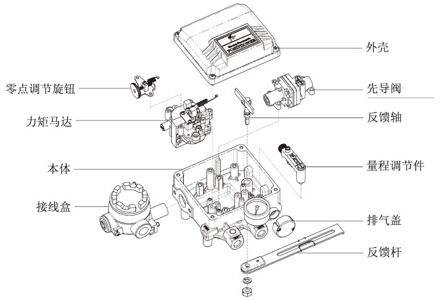

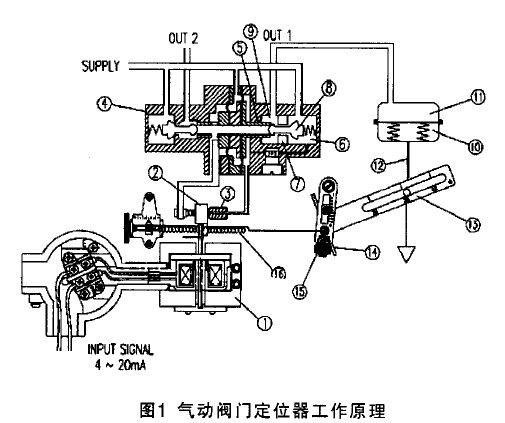

當需要增加調節閥開啟度，計算機控制系統的輸出電流信號就會上升，力矩馬達①產生電磁場，擋板②受電磁場力遠離噴嘴③。噴嘴③和擋板②間距變大，排出放大器④內部的線軸⑤上方氣壓。受其影響線軸⑤向右邊移動，推動擋住底座⑦的閥芯⑧，氣壓通過底座⑦輸入到執行機構⑩。隨著執行機構氣室輥輯訛內部壓力增加，執行機構推桿輥輰訛下降，通過反饋桿輥輱訛把執行機構推桿輥輰訛的位移變化傳達到滑板輥輲訛。這個位移變化又傳達到量程輥輳訛反饋桿，拉動量程彈簧16。當量程彈簧16和力矩馬達①的力保持平衡時，擋板②回到原位，減小與噴嘴③間距。隨著通過噴嘴③排出空氣量的減小，線軸⑤上方氣壓增加。線軸⑤回到原位，閥芯⑧重新堵住底座⑦，停止氣壓輸入到執行機構⑩。當執行機構⑩的運動停止時，定位器保持穩定狀態。

氣動調節閥定位器分類：
調節閥定位器按輸入信號分為氣動調節閥定位器、電氣調節閥定位器和智能調節閥定位器。氣動調節閥定位器的輸入信號是標準氣信號，例如，20~100kPa氣信號，其輸出信號也是標準的氣信號。電氣調節閥定位器的輸入信號是標準電流或電壓信號，例如，4~20mA電流信號或1~5V電壓信號等，在電氣調節閥定位器內部將電信號轉換為電磁力，然后輸出氣信號到撥動控制閥。臺臣智能電氣調節閥定位器它將控制室輸出的電流信號轉換成驅動調節閥的氣信號，根據調節閥工作時閥桿摩擦力，抵消介質壓力波動而產生的不平衡力，使調節閥開度對應于控制室輸出的電流信號。并且可以進行智能組態設置相應的參數，達到改善控制閥性能的目的。

按動作的方向可分為單向調節閥定位器和雙向調節閥定位器。單向調節閥定位器用于活塞式執行機構時，調節閥定位器只有一個方向起作用，雙向調節閥定位器作用在活塞式執行機構氣缸的兩側，在兩個方向起作用。

按調節閥定位器輸出和輸入信號的增益符號分為正作用調節閥定位器和反作用調節閥定位器。正作用調節閥定位器的輸入信號增加時，輸出信號也增加，因此，增益為正。反作用調節閥定位器的輸入信號增加時，輸出信號減小，因此，增益為負。

按調節閥定位器輸入信號是模擬信號或數字信號，可分為普通調節閥定位器和現場總線電氣調節閥定位器。普通調節閥定位器的輸入信號是模擬氣壓或電流、電壓信號，現場總線電氣調節閥定位器的輸入信號是現場總線的數字信號。

按調節閥定位器是否帶CPU可分為普通電氣調節閥定位器和智能電氣調節閥定位器。普通電氣調節閥定位器沒有CPU，因此，不具有智能，不能處理有關的智能運算。上海臺臣智能電氣調節閥定位器帶CPU，可處理有關智能運算，例如，可進行前向通道的非線性補償?shù)龋F(xiàn)場總線電氣調節閥定位器還可帶PID等功能模塊，實現相應的運算。

按反饋信號的檢測方法也可進行分類。

例如，用機械連桿方式檢測閥位信號的調節閥定位器：用霍樂效應檢測位移的方法檢測閥桿位移的調節閥定位器：用電磁感應方法檢測閥桿位移的調節閥定位器等。

氣動調節閥定位器特點：
◆大口徑先導式繼動器消除了氣路堵塞，使調節閥動作速度很快。
◆可以克服閥內零件的磨損阻力和由于被調介質壓力變換引起的閥芯不平衡力，從而改善調節閥工作特性
◆改變作用方式不要更換零件，只要改變繼動器的安裝位置。
◆更換凸輪就可以改變調節閥的流量特性，有線性、等百分比和快開3種特性。
◆靈敏可靠，即使工作條件經常變化，調節閥性能仍穩定。
◆可操作各種彈簧壓力范圍的氣動調節閥
◆可適用于10～100mm各類直行程和0～(50°～90°)等各類角行程氣動薄膜調節閥和氣動活塞調節閥
◆ 可實現分程控制，用控制回路中需要分程控制(段幅操作)的場合。用于一個控制信號控制多個調節閥定位器，每個定位器信號范圍為整個控制信號范圍的一部分。例如：控制信號為20-100KPa控制兩臺調節閥上的定位器，第一個定位器控制信號范圍為：20-60KPa;第二個定位器控制信號為：為60-100KPa。

氣動調節閥定位器作用：
▲用于對調節質量要求高的重要調節系統，以提高調節閥的定位精確及可靠性。
▲用于調節閥兩端壓差大(△p>1MPa)的場合。通過提高氣源壓力增大執行機構的輸出力，以克服液體對閥芯產生的不平衡力，減小行程誤差。
▲當被調介質為高溫、高壓、低溫、有毒、易燃、易爆時，為了防止對外泄漏，往往將填料壓得很緊，因此閥桿與填料間的摩擦力較大，此時用定位器可克服時滯。
▲被調介質為粘性流體或含有固體懸浮物時，用定位器可以克服介質對閥桿移動的阻力。
▲用于大口徑(Dg>100mm)的調節閥，以增大執行機構的輸出推力。
▲當調節器與執行器距離在60m以上時，用定位器可克服控制信號的傳遞滯后，改善調節閥的動作反應速度。
▲用來改善調節閥的流量特性。
▲一個調節器控制兩個執行器實行分程控制時，可用兩個定位器，分別接受低輸入信號和高輸入信號，則一個執行器低程動作，另一個高程動作，即構成了分程調節。

氣動調節閥定位器選型指南：
在眾多的控制應用場合中，氣動調節閥定位器是調節閥最重要的附件之一。尤其是對于某個特定的應用場合，如果要選擇一個最適用的(或者說最佳的)調節閥定位器，那么就應注意考慮下列因素：

■調節閥定位器能否實現“分程(Split_ranging)”?實現“分程”是否容易、方便?具備“分程”功能就意味著調節閥定位器只對輸入信號的某個范圍(如：4～12mA或0.02～0.06MPaG)有響應。因此，如果能“分程”的話，就可以根據實際需要，只用一個輸入信號實現先后控制兩臺或多臺調節閥。

■零點和量程的調校是否容易、方便?是不是不用打開盒蓋就可以完成零點和量程的調校?但值得注意的是：有時候?yàn)榱吮苊獠徽_的(或非法的)操作，這種隨意就可進行調校的方式需要被禁止。

■零點和量程的穩定性如何?如果零點和量程容易隨著溫度、振動、時間或輸入壓力的變化而產生漂移的話，那么調節閥定位器就需要經常地被重新調校，以確保調節閥的行程動作準確無誤。

■調節閥定位器的精度如何?在理想情況下，對應某一輸入信號，調節閥的內件(Trim Parts,包括閥芯、閥桿、閥座等)每次都應準確地定位在所要求的位置，而不管行程的方向或者調節閥的內件承受多大的負載。

■調節閥定位器對空氣質量的要求如何?由于只有極少數供氣裝置能提供滿足ISA標準(有關儀表用空氣質量的標準：ISA標準F7.3)所規定的空氣，因此，對于氣動(或電-氣)調節閥定位器，如果要經受得住現實環境的考驗，就必須能承受一定數量的塵埃、水汽和油污。

■零點和量程的標定兩者是相互影響還是相互獨立?如果相互影響，則零點和量程的調校就需要花費更多的時間，這是因?yàn)檎{(diào)校人員必須對這兩個參數進行反復調整，以便逐步地達到準確的設定。

■調節閥定位器是否具備“旁路(Bypass)”，可允許輸入信號直接作用于調節閥?這種“旁路”有時可簡化或者省去執行機構裝配設定(Actuator Settings)的校驗，如：執行機構的“支座組件(Benchset)設定”和“彈簧座負載(Seat Load)設定”――這是因?yàn)樵谠S多情況下，一些氣動調節器的氣動輸出信號與執行機構的“支座組件設定”完全吻合匹配，用不著對其再進行設定(其實，在這種情況下，調節閥定位器完全可以省去不用。當然，如果選用了，那么也可利用調節閥定位器的“旁路”使氣動調節器的氣動輸出信號直接作用于調節閥)。另外，具備“旁路”有時也可允許在線的對調節閥定位器進行有限度的調校或維修維護(即利用調節閥定位器的“旁路”使調節閥繼續保持正常工作，無須強制調節閥離線)。

■調節閥定位器的作用是否快速?空氣流量(Airflow)愈大(調節閥定位器不斷的比較輸入信號和閥位，并根據它們之間的偏差，調節其本身的輸出。如果調節閥定位器對這種偏差響應快速，那么單位時間里空氣的流動量就大)，調節系統對設定點(Setpoint)和負載變化的響應就愈快――這意味著系統的誤差(滯后)愈小，控制品質愈佳。

■調節閥定位器的頻率特性(或稱頻率響應，F(xiàn)requency Response――即G(jω)，系統對正弦輸入的穩態響應)是什么?一般來說，頻率特性愈高(即對頻率響應的靈敏度愈高)，控制性能就愈好。但必須注意：頻率特性應采用穩定的實驗方法(Consistent Test Methods)而非理論方法來確定，并且在評估測定頻率特性時，應將調節閥定位器和執行機構合并起來考慮。

■調節閥定位器的最大額定供氣壓力是多少?例如：有些調節閥定位器的最大額定供氣壓力只標定為501b/in2(即：50psi,lpsi=0.070kgf/cm2≈6.865kPa)，如果執行機構的額定操作壓力高于501b/in2，那么調節閥定位器就成了執行機構輸出推動力的制約因素。

■當調節閥與調節閥定位器裝配組合后，它們的定位分辨率(Positioning Resolution)如何?這對調節系統的控制品質有非常明顯的作用，因?yàn)榉直媛试礁撸{(diào)節閥的定位就越接近理想值，因調節閥過調(Overshooting)而造成的波動變化就可以得到扼制，從而最終達到限制被調節量周期性變化的目的。

■調節閥定位器的正反作用轉換是否可行?轉換是否容易?有時這個功能是必要的。例如，要把一個“信號增加――調節閥關”的方式改為“信號增加――調節閥開”的方式，就可使用調節閥定位器的正反作用轉換功能。

■調節閥定位器內部操作和維護的復雜程度如何?眾所周知，部件越多，內部操作結構越復雜，對維護(修)人員的培訓就越多，而且?guī)齑娴膫淦穫浼驮蕉唷?p> ■調節閥定位器的穩態耗氣量(Steady-state Air Consumption)是多少?對于某些工廠裝置，這個參數很關鍵，而且可能是一個限制因素。

■當然，在評價和選用調節閥定位器時，其他因素也應考慮。譬如：調節閥定位器的反饋連桿機構(Feedback Linkage)要能真實的反應閥芯的位置;另外，調節閥定位器必須堅固耐用，具備抗環境保護和防腐能力，而且安裝連接簡易方便。

氣動調節閥定位器安裝指南：
氣動調節閥定位器又叫電氣定位器，其接收4-20mA信號來控制氣動調節閥開度大小，是其重要附件之一。與氣動執行器安裝里，氣動執行器頂部需要符合NAMUR標準槽。臺臣提供的定位器為標準支架。這個支架由3個組件構成，可以使用叉形反饋桿和NAMUR反饋桿

★.組裝支架：一般執行機構軸的高度(H)分為20，30，50mm三種。確認執行機構軸的高度后，根據上面說明，組裝支架
★用六角頭螺栓把支架連接到執行機構的支架上：連接在執行機構的支架上的孔徑是6mm，因此得選用適當?shù)穆萁z。而且為了防止螺絲被
★振動等因素松懈，請使用彈簧墊圈或其它方法安裝：支架的安裝方向根據使用條件不同，既執行機構配管和YT-1000R配管方向一致的方向安裝。
★把執行機構軸的回轉位置對準起始位置，即開度的0%位置：當執行機構是利用彈簧的單作用氣缸時，如果不輸入氣源壓力，則氣缸軸始終返回到起始點，因此很容易確認。當雙作用氣缸時，請參照氣缸說明書，確認是順時針旋轉還是逆時針旋轉，或輸入空壓時氣缸軸的回轉方向來判斷。
★把執行機構軸的回轉位置對準起始位置，即開度的0%位置：當執行機構是利用彈簧的單作用氣缸時，如果不輸入氣源壓力，則氣缸軸始終返回到起始點，因此很容易確認。當雙作用氣缸時，請參照氣缸說明書，確認是順時針旋轉還是逆時針旋轉，或輸入空壓時氣缸軸的回轉方向來判斷。
★設定好叉形桿后，順時針?lè)较驍Q緊叉形桿下面的固定螺絲。把YT-1000R安裝在支架上。YT-1000R放置在支架上方時，YT-1000R的主軸下面的固定梢對準叉形桿上方的中心孔內，同時把主軸反饋桿上的連接棒插入到叉形桿的插槽。注意:這是為了讓YT-1000R的主軸和氣缸軸的中心一致，如果中心沒有對準，那么YT-1000R的主軸上產生負荷力，影響產品的內構成，因此請正確對準中心。
★ 用六角螺栓和墊圈固定YT-1000R和支架。固定螺栓時請不要依次完全擰緊螺栓，而要把4個螺栓擰到一定程度后，確認YT-1000R的正確位置后在擰緊4個螺栓。
