氣動調節閥結構原理：
氣動調節閥是未來節能環保、健康產業、減溫、減壓、精準等高端領域不可或缺的一款遠程自動化產品。那么氣動調節的結構原理又是什么呢？氣動調節閥主要由氣動執行器、定位器、調節閥體三部分組成的，氣動執行器主要是用來控制調節閥的啟閉，定位器主要是接收4-20毫安信號來控制調節閥的行程，調節閥體主要是用來過流體介質的。
氣動調節閥還可以根據工況增加附件，比如手輪機構、散熱片、三聯件等。在不同行業中選擇又是不一樣的，那么下面臺臣閥門為大家介紹一下氣動調節閥的原理。

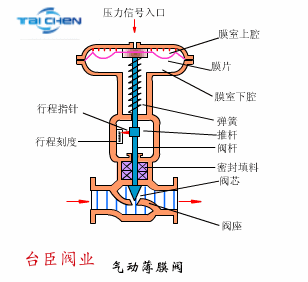

氣動調節閥工作原理圖：
氣動調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動調節閥，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。
氣動調節閥動作說明：
氣動調節閥動作分氣開型和氣關型兩種。氣開型(Air to Open)是當膜頭上空氣壓力增加時，調節閥向增加開度方向動作，當達到輸入氣壓上限時，調節閥處于全開狀態。反過來，當空氣壓力減小時，調節閥向關閉方向動作，在沒有輸入空氣時，調節閥全閉。
故有時氣開型調節閥又稱故障關閉型(Fail to Close FC)。氣關型(Air to Close)動作方向正好與氣開型相反。當空氣壓力增加時，調節閥向關閉方向動作;空氣壓力減小或沒有時，調節閥向開啟方向或全開為止。故有時又稱為故障開啟型(Fail to Open FO)。氣動調節閥的氣開或氣關，通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現。氣開氣關的選擇是根據工藝生產的安全角度出發來考慮。當氣源切斷時，調節閥是處于關閉位置安全還是開啟位置安全?
舉例來說：一個加熱爐的燃燒控制，氣動調節閥安裝在燃料氣管道上，根據爐膛的溫度或被加熱物料在加熱爐出口的溫度來控制燃料的供應。這時，宜選用氣開閥更安全些，因?yàn)橐坏庠赐Ｖ构┙o，調節閥處于關閉比調節閥處于全開更合適。如果氣源中斷，燃料閥全開，會使加熱過量發生危險。又如一個用冷卻水冷卻的的換熱設備，熱物料在換熱器內與冷卻水進行熱交換被冷卻，調節閥安裝在冷卻水管上，用換熱后的物料溫度來控制冷卻水量，在氣源中斷時，調節閥應處于開啟位置更安全些，宜選用氣關式(即FO)調節閥。
調節閥定位器：
調節閥定位器是調節閥的主要附件，與氣動調節閥配套使用，它接受調節器的輸出信號，然后以它的輸出信號去控制氣動調節閥，當調節閥動作后，閥桿的位移又通過機械裝置反饋到調節閥定位器，閥位狀況通過電信號傳給上位系統。調節閥定位器按其結構形式和工作原理可以分成氣動閥門定位器、電-氣閥門定位器和智能式閥門定位器。調節閥定位器能夠增大調節閥的輸出功率，減少調節信號的傳遞滯后，加快閥桿的移動速度，能夠提高調節閥的線性度，克服閥桿的磨擦力并消除不平衡力的影響，從而保證調節閥的正確定位。
