一、氣動套筒調節閥執行機構：
A、氣動套筒調節閥的執行機構可以分為薄膜式、活塞式、撥叉式和齒輪齒條式4種。
1、薄膜式行程較小，只能直接帶動閥桿。
2、活塞式行程長，適用于要求有較大推力的場合。
3、撥叉式氣動執行器具有扭矩大、空間小、扭矩曲線更符合閥門的扭矩曲線等特點，但是不很美觀；常用在大扭矩的閥門上。
4、齒輪齒條式氣動執行機構有結構簡單，動作平穩可靠，并且安全防爆等優點，在發電廠、化工，煉油等對安全要求較高的生產過程中有廣泛的應用。

二、氣動套筒調節閥閥體參數：
公稱通徑：DN20～DN400
公稱壓力：PN0.6～6.4MPa
閥體材質：碳鋼、不銹鋼
閥體型式：直通單座鑄造球型閥
流量特性：直線、等百分比、快開型
閥芯材質：1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式：普通式(常溫型)、熱片式(中溫型)、低溫型
介質溫度℃：-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準：符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準

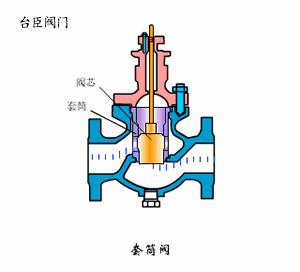

三、氣動套筒調節閥結構圖：

1、閥體，2、下套筒，3、閥芯，4、平衡密封環，5、上套筒，6、閥桿，7、金屬纏繞墊片，8、雙頭螺柱，9、螺母，10、墊圈，11、閥蓋，12、填料彈簧，13、填料，14、填料墊片，15、填料壓蓋
