一、氣動三通調節閥執行機構說明：

      氣動三通調節閥由氣動執行機構和調節閥連接安裝調試組成，氣動執行機構可分為單作用式和雙作用式兩種，單作用執行器內有復位彈簧，而雙作用執行器內沒有復位彈簧。其中單作用執行器，可在失去起源或突然故障時，自動歸位到閥門初始所設置的開啟或關閉狀態。

二、氣動三通調節閥主要技術參數：
公稱通徑：DN20～DN300
公稱壓力：PN1.6～10MPa
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
作用形式：合流（兩進一出）、分流（一進兩出）
連接方式：法蘭：FF、RF、MF、RTJ
                焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
可調范圍：30:1
流量特性：直線、等百分比
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
三、氣動三通調節閥工作原理：
      氣動三通調節閥通過接收控制系統傳達的電流信號（如4～20ma）由調節器將壓縮空氣轉換成氣源新號輸入輸出可實現分成控制，從而改變閥芯開始位移，達到對介質的精確調節。
      氣動三通調節閥可以分為氣動三通分流閥和氣動三通合流閥兩種。分流閥的工作原理是將一種流體分為兩路流體，合流閥的工作原理的將兩種流體匯合成一種流體 。

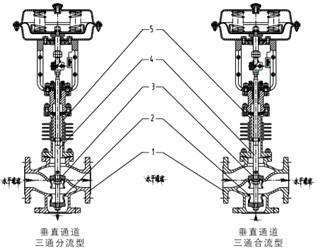

四、氣動三通調節閥結構圖：
